發布時間: 2020-11-18 15:23

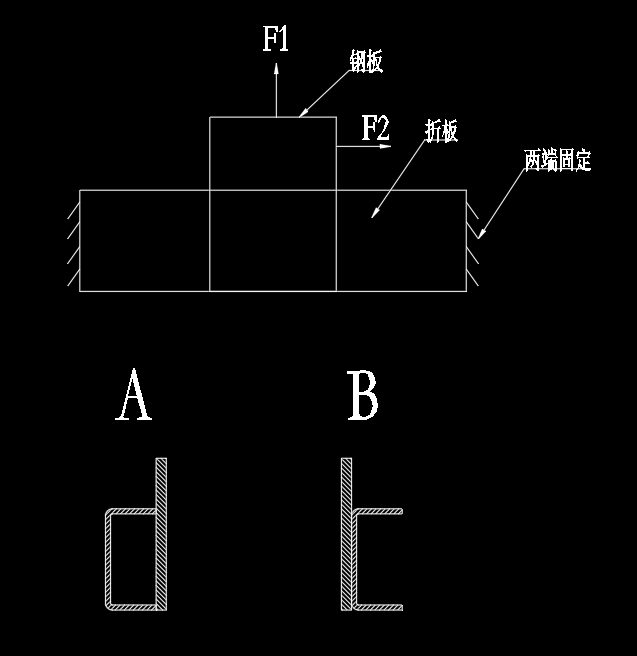

正文摘要:鋼板受F1\F2的力，折板兩端焊接在其他型材上，鋼板和折板用A\B那種方式焊接比較好。折板長1米，鋼板0.18米。（我覺得B好些，因為鋼板離折板的截面重心位置近些，不知對不對） ... |
| 頂5樓 |
|
折板長1米，鋼板0.18米，根據鋼板定位，F(xiàn)1和F2受力，分別對A圖截面和B圖截面尺寸算下強度，再確定是A，或者B 選A圖，確定封閉截面長度，以及焊接工藝，另外，如果F1,F2和鋼板不在一個平面內，F(xiàn)1或F2產生的分力，是否需要考慮 |
| 明顯A好啊，封閉截面更穩定 |
| A是箱梁，B是腹板加厚的槽鋼 |
|
作為梁，封閉截面優于開口截面。 |
majingfeng 發表于 2020-11-18 19:57 受軸向壓力不容易彎曲 |
| “鋼板離折板的截面重心位置近些” 是的 確實近些 可這有什么好處呢？說來聽聽 |
| 怎么覺得A的剛性好一些呢 |
