展翅翱翔with 發表于 2020-11-10 20:47

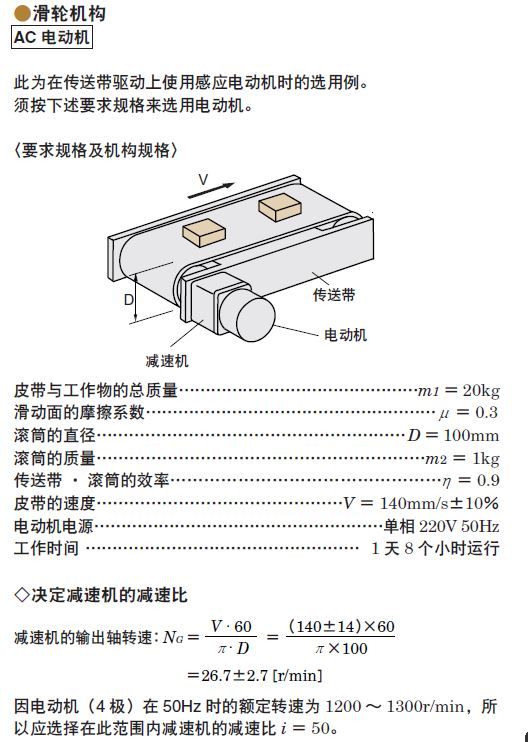

準確的講 應該是皮帶的轉速我上傳的截圖，這里一個選型手冊，沒看明白這個皮帶的轉速怎么來的

你是說怎樣確定截圖上皮帶的線速度吧？

你看到皮帶上有輸送的物料沒？

皮帶的線速度就是要根據這些物料生產時所需的產能來決定的

產能越大線速度就越高，產能越低則反之。

這個圖中的電機直連減速機，減速機輸出軸上是皮帶傳動的滾筒，所以，減速機輸出軸的轉速=皮帶傳動的滾筒軸的轉速。轉速公式由w=2pai*n  w=v/r=2v/D
2v/D=2pai*n
n=2v/2pai*D=v/pai*D
前面的60是單位換算時出來的量綱系數，你自己推導一下。

你沒看明白，還是有些概念沒弄明白。

電機輸出軸上有一個同步帶輪，你問的是同步帶傳動的另一個同步帶輪的轉速嗎？

展翅翱翔with 發表于 2020-11-10 17:51
我想用同步帶輪的線速度求解出同步帶模組的帶輪轉速，但是同步帶線速度不知道咋求？謝謝！

電機輸出軸上有一個同步帶輪，你問的是同步帶傳動的另一個同步帶輪的轉速嗎？

曉昀 發表于 2020-11-10 17:06
啥意思？讀了半天沒讀懂你想問啥？

我想用同步帶輪的線速度求解出同步帶模組的帶輪轉速，但是同步帶線速度不知道咋求？謝謝！

曉昀 發表于 2020-11-10 17:06
啥意思？讀了半天沒讀懂你想問啥？

我想用同步帶輪的線速度求解出同步帶模組的帶輪轉速，但是同步帶線速度不知道咋求？謝謝！

啥意思？讀了半天沒讀懂你想問啥？

不是就是NπD么
