求大神幫忙分析一個看似簡單的自鎖機構。

查看數: 5031 | 評論數: 7 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-10-25 23:30

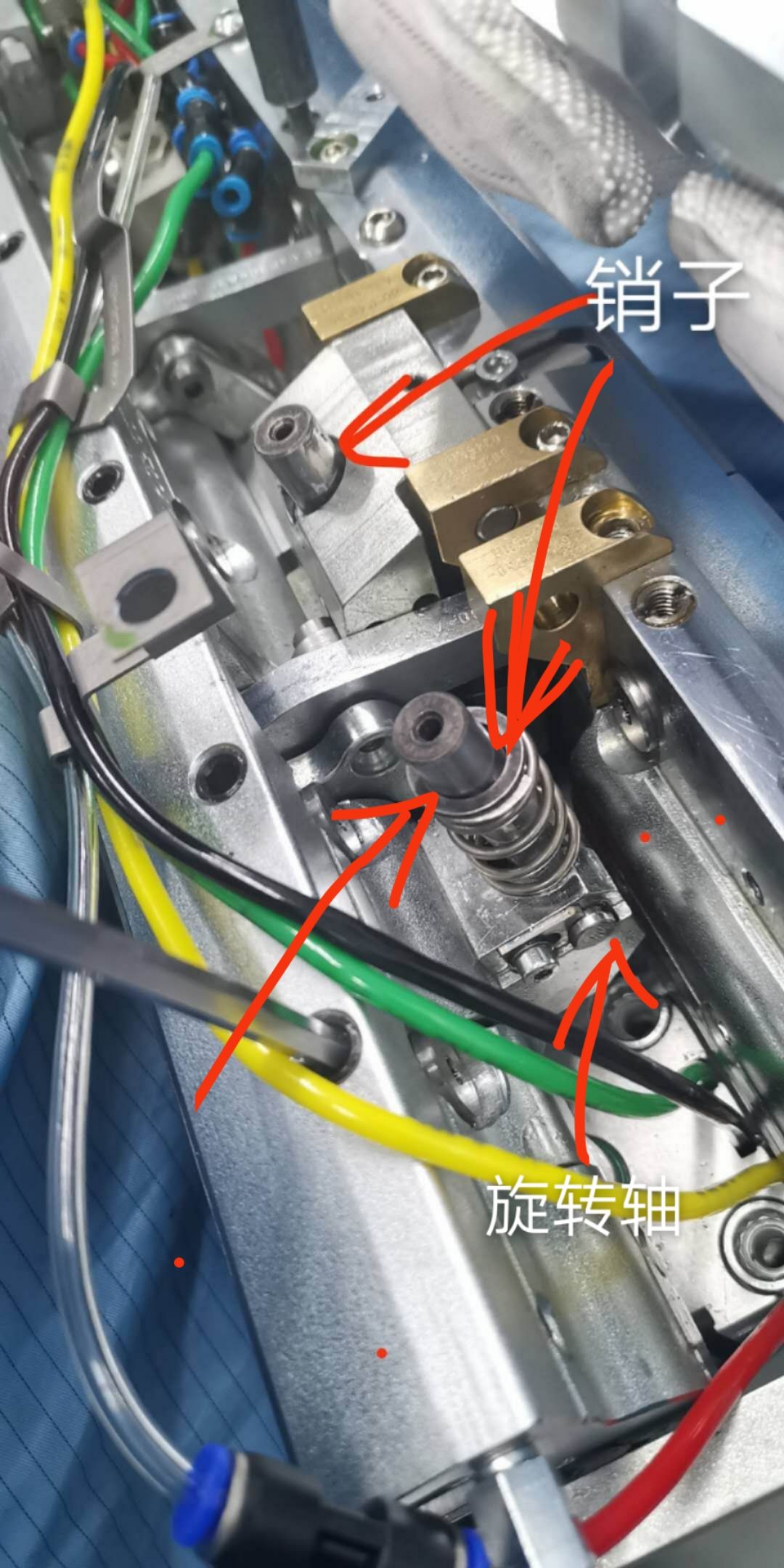

請教一個自鎖機構哈，一個銷子在兩根缺口的圓柱中間上下移動，銷子往下動作可以，往上動兩根缺口半圓就把銷子鎖住了。請問這個銷子需要有錐度嗎？如何解除自鎖呢？ ...

回復

sunnyjuju 發表于 2020-10-26 12:15:42

嗯, 搞明白了，彈簧頂起來的這個角度自鎖，軸承壓下去的改變角度解除自鎖，

無畏的藍莓 發表于 2020-10-26 11:10:25

你把汽車座椅頭枕研究一下就明白了

sunnyjuju 發表于 2020-10-26 08:32:21

謝謝，確實有點這么個意思。只不過沒有滾動，滑動摩擦力。

向宏 發表于 2020-10-26 08:19:38

看看單向軸承結構，可以參考；還有打膠槍

sunnyjuju 發表于 2020-10-26 08:02:23

cool44 發表于 2020-10-26 07:44
像是單向軸承原理，異形滾子單向鎖定。解鎖可能是銷子有個位置做了避空。

我猜把銷子擺向一個角度就可以解鎖，平時狀態是彈簧頂住的。

cool44 發表于 2020-10-26 07:44:49

像是單向軸承原理，異形滾子單向鎖定。解鎖可能是銷子有個位置做了避空。

2wedm 發表于 2020-10-26 07:39:41

你可以了解一下扣機，兩側可用彈簧卡住，就看你要多大力的問題了
