bokieworn 發表于 2020-10-24 17:01
樓主你這個方式的結構，大齒輪驅動不是看轉矩的吧，都是軸承，轉矩只是重力導致軸承上有摩擦力，轉矩不可能 ...

這個轉矩是兩部分，1是摩擦力矩，2是啟動力矩就是轉動慣量算的 兩部分加一起是大約350N.M

simonwei 發表于 2020-10-24 19:54
1、負載轉矩T=350N.M
2、齒輪減速比i₁=8，傳動效率η=0.96
3、選定減速機輸出轉速n₂=8.2r/mi ...

大小齒輪的齒數比是8/1，減速機輸出的扭矩不該是負載的1/8嗎  減速機輸出的扭矩大于1/8總負載 ，  這樣思路不對嗎

simonwei 發表于 2020-10-24 19:54
1、負載轉矩T=350N.M
2、齒輪減速比i₁=8，傳動效率η=0.96
3、選定減速機輸出轉速n₂=8.2r/mi ...

謝謝大佬 寫的好詳細，后期我對電機重新選了 選的0.55KW的

選小了

看樣子功率還是不足，建議增大安全系數！

負載轉矩已知，負載轉速是多少？根據這兩個參數計算負載需要的功率是多少？然后，從負載端往減速電機輸出軸端計算。

1、負載轉矩T=350N.M
2、齒輪減速比i₁=8，傳動效率η=0.96
3、選定減速機輸出轉速n₂=8.2r/min，減速機速比i₂=160，則電機的轉速n=n₂*i₂=1312r/min
4、使用系數按3倍，即f=3
5、功率P=T*n*f/(9550*i₁*i₂*η)=0.117Kw，所以可取0.18Kw。
驗證：
減速機的輸出扭矩T₂=(9550*0.18/1312)*160=209.63Nm。你寫的“減速電機參數為 減速比160 ，輸出扭矩為180 ，8.2r/n” 中的180Nm如果是減速機的額定扭矩的話，那么減速機不匹配。另外三相電機過載能力強，其中啟動轉矩可達額定轉矩約3倍，選擇減速機要考慮到。

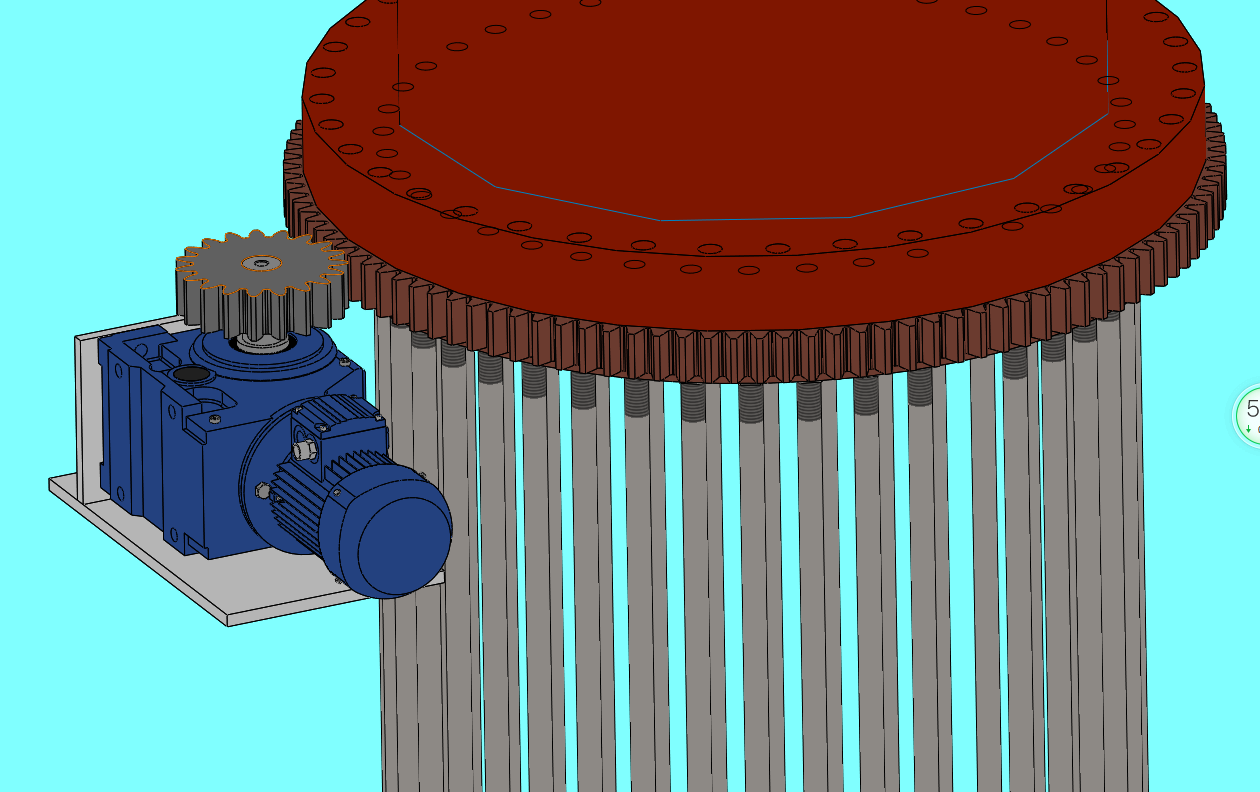

樓主你這個方式的結構，大齒輪驅動不是看轉矩的吧，都是軸承，轉矩只是重力導致軸承上有摩擦力，轉矩不可能那么大的，旋轉的話要匹配轉動慣量，看能不能剎得住車

不明白，不會計算，系數是不是不大
