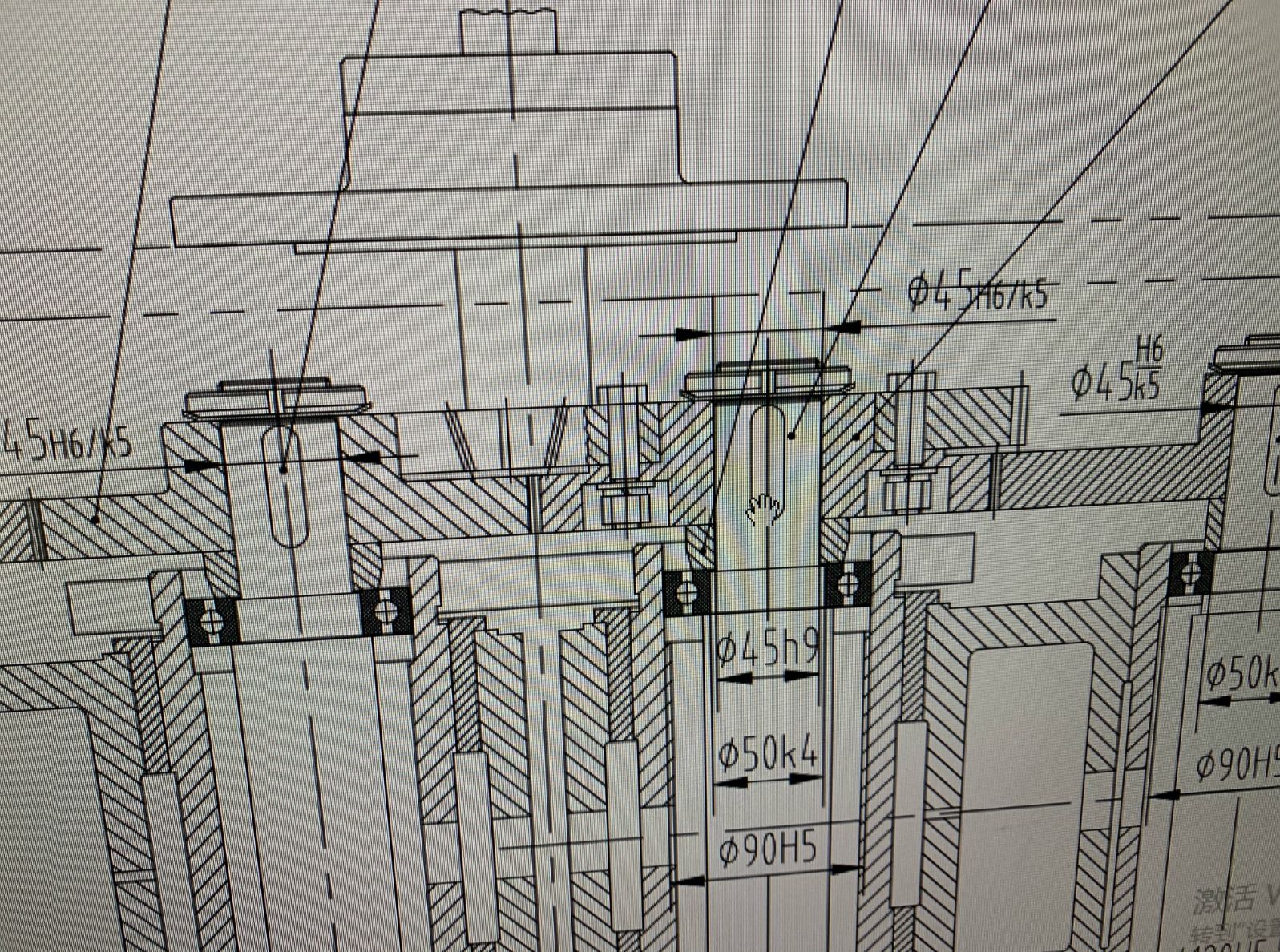

請教一下各位，圖中直齒輪和斜齒輪通過螺釘結合問題

查看數: 3255 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-10-23 15:37

這個直齒輪和斜齒輪結合所需的螺釘配合公差多少合適

回復

未來第一站 發表于 2020-10-23 22:38:58

我覺得定位和傳遞扭矩都不能靠螺釘。

曉昀 發表于 2020-10-23 22:34:05

按定位公差（小間隙配合）設計。

12345xxhh 發表于 2020-10-23 16:40:44

shaokuang 發表于 2020-10-23 16:26
用鉸制孔螺栓和配合公差即可

謝謝！

shaokuang 發表于 2020-10-23 16:26:22

用鉸制孔螺栓和配合公差即可
