請教各位大俠，圓柱面上的流道如何平滑過渡？

查看數: 6292 | 評論數: 17 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-10-22 14:40

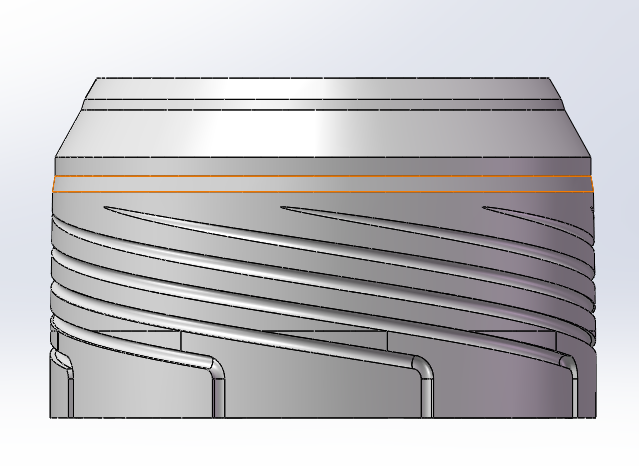

請教各位大俠，圖中的流道過渡時，如何能做到平滑順暢？

回復

lin2868 發表于 2020-10-28 11:49:09

摯愛重金屬發表于 2020-10-27 16:25
曲線畫出來，然后投影。

這個曲線不知道在哪個面上畫，也不知道該怎么畫

lin2868 發表于 2020-10-28 11:46:51

摯愛重金屬發表于 2020-10-27 16:26
當然還有騷操作，用宏命令編程來做。

宏命令才剛剛聽到，對我來說難度太大了啊

lin2868 發表于 2020-10-28 11:44:22

遠祥發表于 2020-10-26 17:48
這種最好是用管道成型的操作，畫出管道中心線以后，再管道自動成型。

不會用管道成型呢

摯愛重金屬 發表于 2020-10-27 16:26:26

當然還有騷操作，用宏命令編程來做。

摯愛重金屬 發表于 2020-10-27 16:25:44

lin2868 發表于 2020-10-23 09:10
掃描切除就是原來貼出來的效果，不理想。

曲線畫出來，然后投影。

遠祥 發表于 2020-10-26 17:48:33

這種最好是用管道成型的操作，畫出管道中心線以后，再管道自動成型。

lin2868 發表于 2020-10-23 09:10:47

向宏發表于 2020-10-22 20:20
做曲線掃碼切除

掃描切除就是原來貼出來的效果，不理想。

lin2868 發表于 2020-10-23 09:08:47

fanqiqinchuan 發表于 2020-10-22 22:46
圓角小不？

圓角半徑大概20mm，用樣條曲線做的。

lin2868 發表于 2020-10-23 09:05:31

LiNing_jrjub 發表于 2020-10-22 21:22
做曲面，用NX

沒有用過NX
