壓緊機構

查看數: 15301 | 評論數: 19 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-10-7 17:44

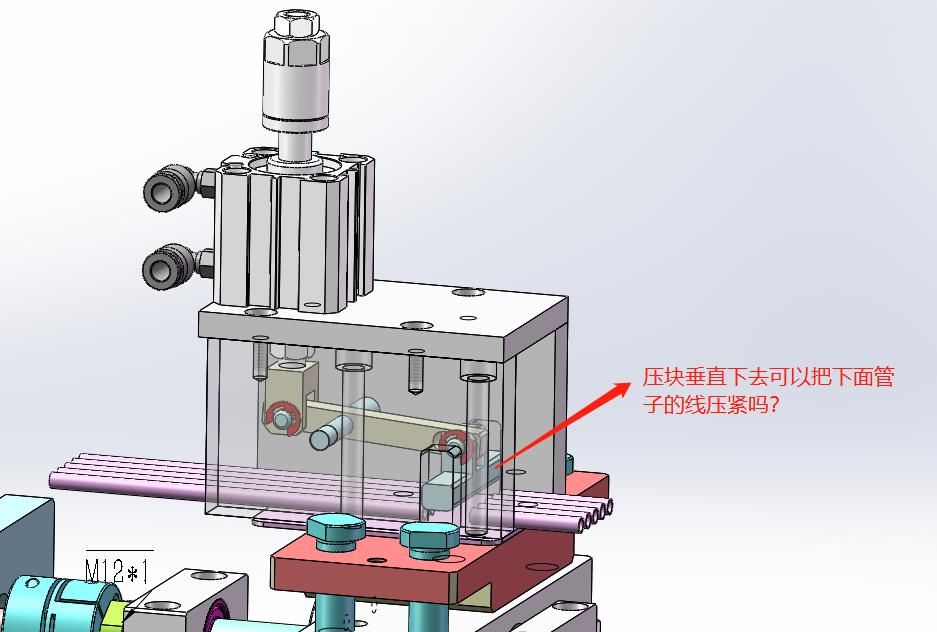

這個機構壓塊上下運動，可以把下面重空心管的直徑最大為4mm的硅膠線壓緊嗎？補充內容 (2020-10-9 09:22): 壓塊是否可以把通過空心管的電線壓緊？

回復

小機123 發表于 2020-12-2 14:02:51

本帖最后由小機123 于 2020-12-2 14:04 編輯

1.氣缸與支點不能同時做固定的，會憋壞氣缸
2.氣缸推出的力比收回的力大，注意氣缸使用情況

desk121 發表于 2020-12-2 00:06:17

軟線沒問題，硬線這就有問題了

Dreaming___snai 發表于 2020-11-21 11:25:52

這是一個杠桿啊，好像力臂還反了

瘋狂的三極管 發表于 2020-11-21 10:58:54

你這機構動不了吧。應該氣缸可以轉動或者缸桿中間的轉動銷孔改成長條孔

負重砥礪 發表于 2020-11-21 10:44:03

王琪123 發表于 2020-10-10 12:57
多緊算緊，做設計了還這么不專業，結構不合理，杠桿在縮小力，壓頭機構磨檫不合理，行程可調氣缸用在這里沒 ...

大白小白 發表于 2020-10-10 19:00:52

軒詩畫雨發表于 2020-10-9 09:04
我也是這么認為是個費力杠桿，直壓估計空間不夠

垂直下壓，空間沒增加多少；壓塊提升高度是足夠的。

我估計是其他機器拿來用

王琪123 發表于 2020-10-10 12:57:03

多緊算緊，做設計了還這么不專業，結構不合理，杠桿在縮小力，壓頭機構磨檫不合理，行程可調氣缸用在這里沒什么意思。

遠祥 發表于 2020-10-9 18:23:52

肯定可以的，只要機構運動副沒有異常，這個氣缸看樣子也有50，壓緊力肯定是足夠的！

行天下 發表于 2020-10-9 15:12:16

產品實現效果描述不清楚
