梯形絲杠兩端支撐座的選擇

查看數: 5126 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-9-30 11:03

請問，梯形絲杠豎直安裝時，帶動物體上下運動，總負載不到1000N。電機在最上方安裝帶動絲杠旋轉，那么絲杠上下兩端的支撐座應該怎么安裝合適？是兩端固定還是一端固定一段支撐，具體的支撐座種類用那個類型？謝謝大 ...

回復

落葉滿長安 發表于 2020-10-9 11:16:42

我這里是導軌絲桿導桿還有支撐座的生產工廠，可以打電話咨詢17357801259

遠祥 發表于 2020-10-1 19:09:57

滾珠絲杠有專配的固定端和支撐端，兩端固定比較緊，不太好！

牛牛k 發表于 2020-10-1 10:42:18

斯文棒棒發表于 2020-10-1 09:50
上端固定，下端浮動，同時可以利用重力。

利用重力是怎么理解呢

牛牛k 發表于 2020-10-1 10:40:46

冷水黃金發表于 2020-10-1 08:06
上端采用深溝或深溝+端面，下端采用圓柱滾子軸承

好的，我用一下謝謝

斯文棒棒 發表于 2020-10-1 09:50:34

上端固定，下端浮動，同時可以利用重力。

冷水黃金 發表于 2020-10-1 08:06:07

上端采用深溝或深溝+端面，下端采用圓柱滾子軸承

牛牛k 發表于 2020-9-30 15:41:10

曉昀發表于 2020-9-30 15:10
把電機放在上端驅動絲杠旋轉，并且固定端放在電機端（上端），下端用浮動支撐，如果絲杠有熱伸長，軸可以自 ...

好的，明白。謝謝提醒

牛牛k 發表于 2020-9-30 15:39:19

hxglty 發表于 2020-9-30 11:29
沒特殊要求的通通是“固定-支撐”模式

這個明白，就是采用哪種型號的不是很確定因為他受的是軸向力，擔心選不好會出問題

牛牛k 發表于 2020-9-30 15:38:00

曉昀發表于 2020-9-30 15:20
你把3D結構做出來，剖切開，圖片發上來，大家給你再看看有沒有不妥的地方。

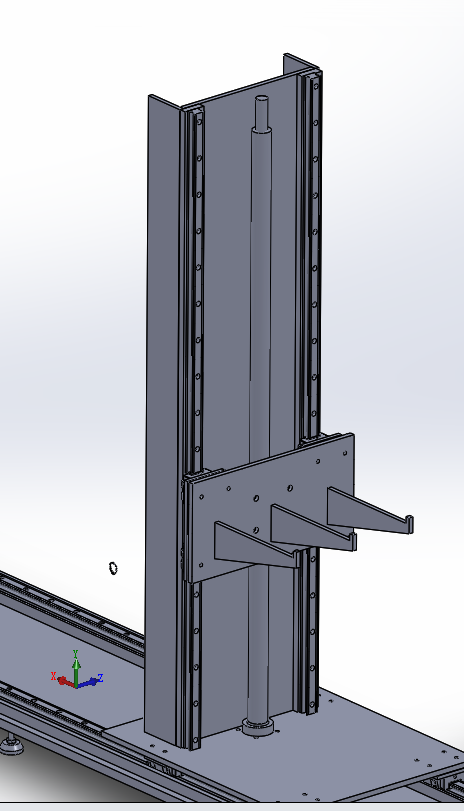

謝謝提醒，已上傳
