wlj0202 發表于 2020-9-29 15:35
這樣的結構是不是大小圓筒之間還要有導熱的液體？

是的，有冷介質和熱介質。

靜待瓜熟 發表于 2020-9-29 16:56

謝謝！

前面有高手說，可以直接車床擠壓，不用拼焊。

大白小白 發表于 2020-9-26 11:03
我要做一個螺旋式翅片，用于散熱，不是用來送料。

大概材質為201，薄板，內徑，外徑都比較小，

這樣的結構是不是大小圓筒之間還要有導熱的液體？

圖片發不上來，我簡單說一下工藝：1.5的不銹鋼板加工成所需尺寸的圓盤，內孔要比軸大（我的軸35，孔40）。做若干個。然后沿園盤徑向單邊切開，焊接軸上時拉開。對接。依次對接焊。

這么小的可以直接卷拉伸就可以搞定，想提高質量再加一道加溫，做出來效果很好。幾年前做過8*50內徑90沒有加溫直接冷拉，卷出來的產品也很好，沒有出現有拉傷現象。

我剛做過。稍粗糙。單片拉伸，多片焊接的。

沒想到這么精致的零件，就這么一個作坊制作出來的！

張福祿 發表于 2020-9-24 20:32

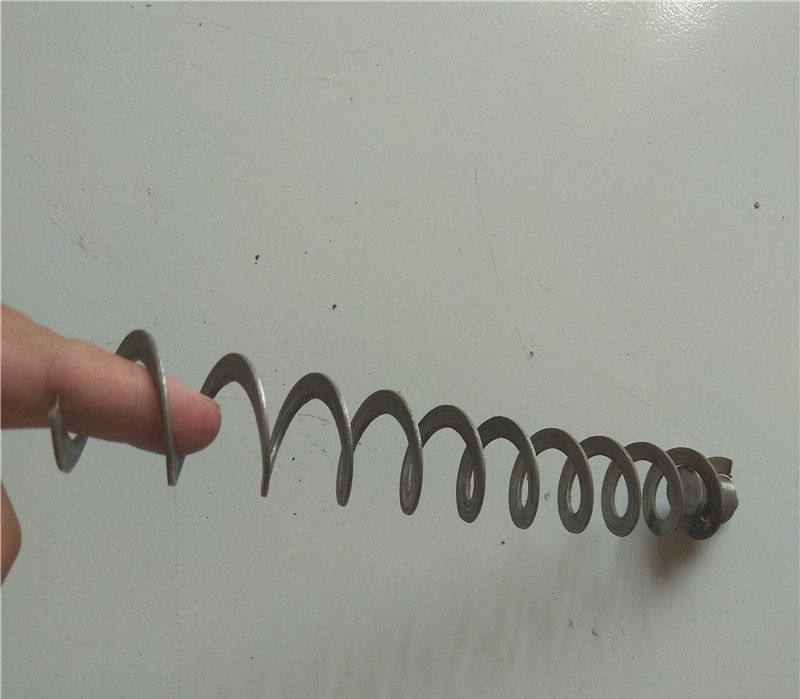

我這邊做這個

我要做一個螺旋式翅片，用于散熱，不是用來送料。

大概材質為201，薄板，內徑，外徑都比較小，

內圈焊接在小圓管上，外圈盡量是圓形，
整體安裝在一個大圓管內。


朋友有何好的建議？
