求教該底板可用什么材料

查看數: 24379 | 評論數: 66 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

文林L

發布時間: 2020-9-15 10:46

正文摘要:

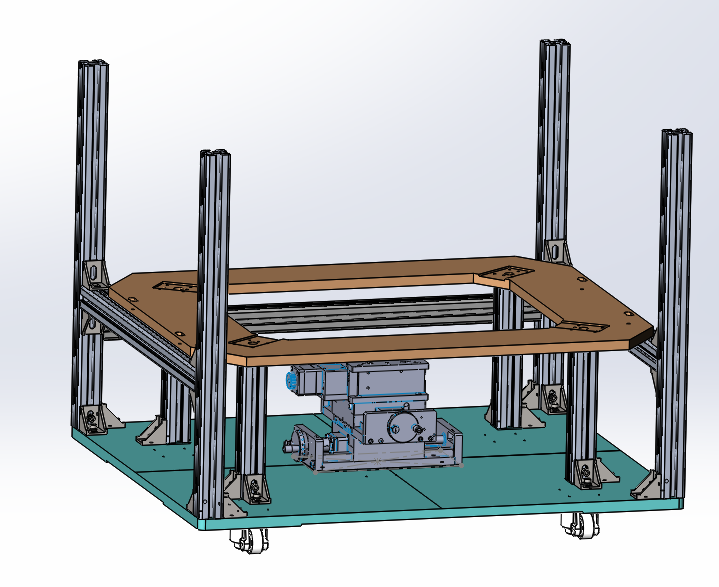

首先該設備的機架部分成這樣（腳輪是設備整體調平后才裝），由于是精密儀器設備，需要保證底下這塊板的兩個面平行度一定要好，因此就需要二次加工面，板的厚度為20（改板大小為810x716x15）所以我想選用底板的 ...

回復

鈴鈴鈴lj 發表于 2020-11-12 19:27:35

yien 發表于 2020-11-12 17:34
1、方管機架直接攻M4、M5螺紋來安裝不受外力的鈑金是沒問題的，特別是選用的方管有4MM厚，就算攻M5的螺紋 ...

好的，謝謝

yien 發表于 2020-11-12 17:34:32

鈴鈴鈴lj 發表于 2020-11-12 15:06
您好，我大概繪制了一下圖紙，有些地方在請教下您

1、方管機架直接攻M4、M5螺紋來安裝不受外力的鈑金是沒問題的，特別是選用的方管有4MM厚，就算攻M5的螺紋，理論上有5個螺牙，除去倒邊，還剩3~4個牙，用來安裝不受力的鈑金是沒有問題的。螺紋緊固一般認為有5個實際作用螺牙就可以緊固部件，安裝不受力的外觀鈑金的話，牙數可以適當降低。
2、上安裝板使用固定條焊接后再銑平沒有問題，這也是承受力最好的方式。
3、我現在機架側面封板固定，用的是上邊緣用兩個磁鐵門吸吸住。這樣可以隨時取下封板檢查，安裝也方便。如果你對側面封板沒有密封要求的話可以這樣做。如果有密封要求，建議參考密封電控箱的結構，具體可以到MISUMI搜索“控制箱”。
4、如果組件有受外力，有運動機構的話，建議追加凸臺，或者焊接固定條。如果組件只是“掛”在機架上，要求也不高的話，直接機架攻M5牙鎖緊也可以。

鈴鈴鈴lj 發表于 2020-11-12 15:07:29
