【求助】在UG里的這個圓弧過渡怎么畫？

查看數: 4633 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-9-14 14:46

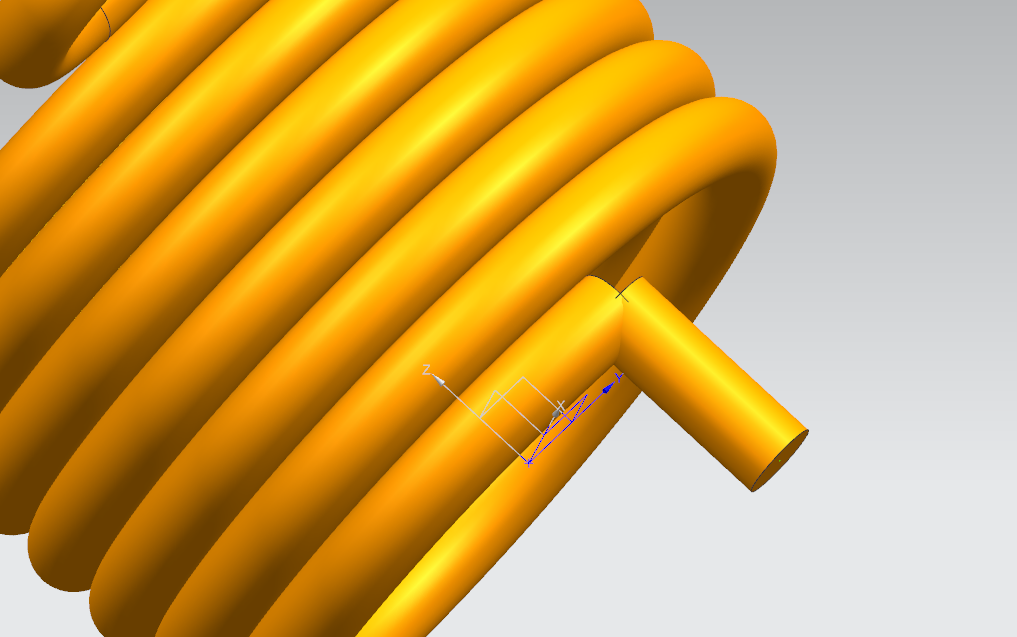

如圖，一個扭簧，直線段和扭簧要有R，掃掠前怎么做這條引導線？

回復

曉昀 發表于 2020-9-14 23:14:28

是不是圓弧的角度太小，掃掠不能生成？把圓弧角度調大一些試試。

遠祥 發表于 2020-9-14 20:14:57

這需要做一個曲線倒R角，或者是3D曲線，再利用截面沿導寅線掃略。

wryp 發表于 2020-9-14 16:13:34

本帖最后由 wryp 于 2020-9-14 16:14 編輯

再次感謝千年獨酌！

wryp 發表于 2020-9-14 15:51:40

千年獨酌發表于 2020-9-14 15:49
可以做的，不過按你這個位置來看的話，不如直接在拐角的地方插入一個圓球，求和來得方便，差不多也是那個意 ...

橋接！！！

謝謝，我試一下

千年獨酌 發表于 2020-9-14 15:49:21

可以做的，不過按你這個位置來看的話，不如直接在拐角的地方插入一個圓球，求和來得方便，差不多也是那個意思

wryp 發表于 2020-9-14 15:14:32

這個引導線的過渡段，應該是三維的。能做嗎？
謝謝各位！
