同步帶扭轉

查看數: 4455 | 評論數: 10 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2020-9-10 09:35

正文摘要:

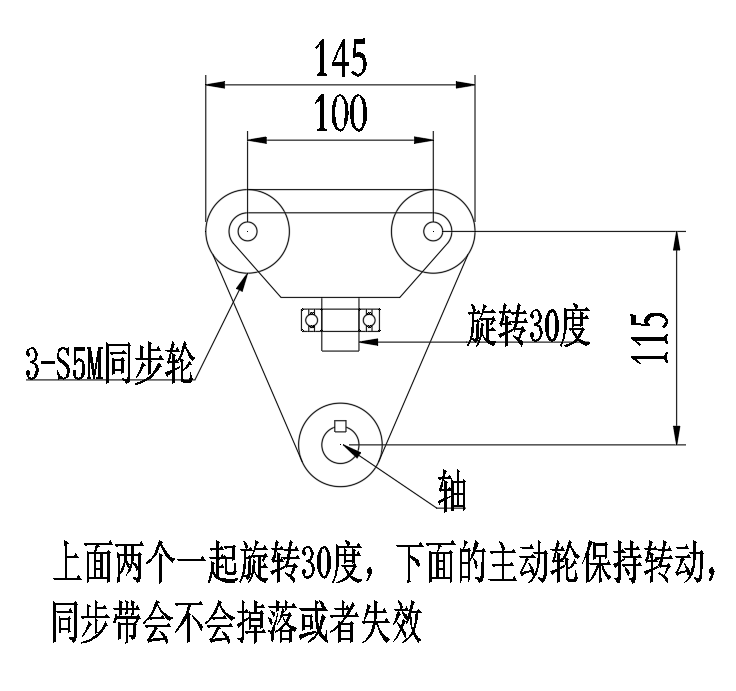

主動輪一直轉動,上面的2個可旋轉30度來改變貨物方向,同步輪可以動態扭轉嗎?初步選定皮帶寬度15

回復

大饅頭CC 發表于 2020-9-10 14:25:41
曉昀 發表于 2020-9-10 13:00
旋轉30是上面那兩個同步帶輪(保持中心距不變),繞你畫的剪頭位置整體向左向右轉30度嗎?同步帶是柔性的, ...

之前做的是轉90度,不過只有2個輪子,而且距離也比較長。這個太緊湊了,看來只有加個電機一起轉了。
曉昀 發表于 2020-9-10 13:00:27
旋轉30是上面那兩個同步帶輪(保持中心距不變),繞你畫的剪頭位置整體向左向右轉30度嗎?同步帶是柔性的,旋轉后還能保持與帶輪的摩擦力,并進行運動嗎?
shentu 發表于 2020-9-10 12:04:55
明顯不行的。轉過去你算一下尺寸,平面的變立體的,尺寸變化很大的。
風刃 發表于 2020-9-10 10:47:50
30度太多了,不管中心距多少都影響帶的漲緊度,已經帶的壽命,感覺結構牢固,皮帶不值錢可以嘗試下。
個人建議還是把主動輪和隨動輪同時回轉,然后驅動軸通過萬向節與主動輪聯接,這樣設計合理不少,傳送皮帶速度應該不高,一般萬向傳動問題不大
傲嬌的廁紙 發表于 2020-9-10 10:25:00
是物流線轉向輪分選那樣的東西吧...從動輪只有一個中心距足夠長還能想想辦法,現在這樣怕是轉兩下都要脫開齒。仔細想想圓皮帶就算能撐也不太行,兩從動輪有跨度扭轉時可能所需長度變化量很大...可能換結構會比較好
大饅頭CC 發表于 2020-9-10 10:12:50
傲嬌的廁紙 發表于 2020-9-10 10:09
115真太短,正常帶輪導邊應該不夠你用兩下啃上去了,圓皮帶試試?

是有點短,可以適當加長,不過設備總體就400高,可能沒有空間了。圓皮帶輕載的,重載的容易斷
傲嬌的廁紙 發表于 2020-9-10 10:09:19
115真太短,正常帶輪導邊應該不夠你用兩下啃上去了,圓皮帶試試?
大饅頭CC 發表于 2020-9-10 09:55:04
丹楓911 發表于 2020-9-10 09:53
115太短了,不好說,長點的話應該沒問題,你也可以考慮主動軸一起旋轉啊

主動軸很長 上面有很多組這個,所以主動軸位置不能動,只能傳遞動力
