這個結構怎么實現

查看數: 10158 | 評論數: 24 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

sha

發布時間: 2020-9-9 15:05

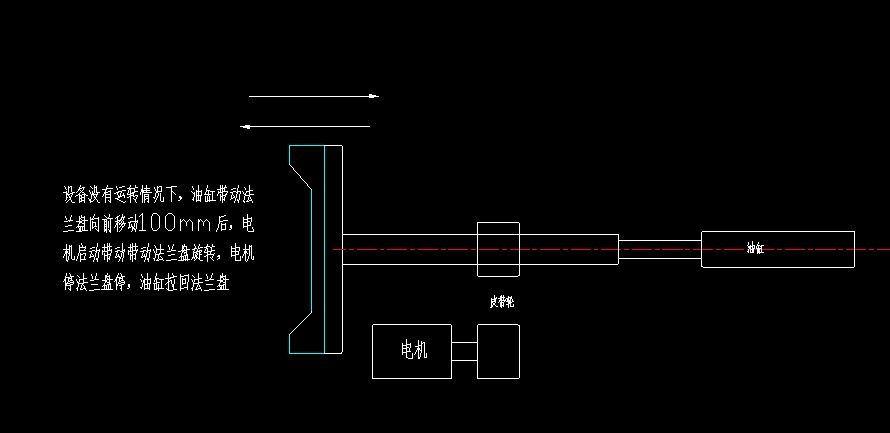

軸和帶動皮帶輪的軸，想過采用花鍵形式，氣缸怎么帶動花鍵軸前進后退，并且不會損壞

回復

大白小白 發表于 2020-10-28 18:35:45

@譬如朝露歸來無恙，甚好。遂請教上面的問題。

大白小白 發表于 2020-10-28 09:45:27

譬如朝露發表于 2020-9-9 17:00
我就搬運下，也算幫你答疑，順便幫米思米做廣告（可惜沒廣告費），一般花鍵當然不行，用滾珠花鍵。米思米上 ...

請教：“一般花鍵當然不行，用滾珠花鍵”？

大白小白 發表于 2020-10-28 09:43:41

譬如朝露發表于 2020-9-9 16:36
你個傻瓜，這哪是改電路問題

賬號發生了什么？

我帳號發生了什么？我也很奇怪，說有人舉報我說臟話，被人禁言7天發表于 2020-10-28 14:11

yien 發表于 2020-9-14 18:59:43

考慮電機跟著一起動嗎？可以的話電機帶著法蘭盤裝在體格移動平臺上，油缸推著平臺移動。

如果不行的話，樓上MISUMI的方案應該是最佳的了。

遠祥 發表于 2020-9-10 17:21:51

花鍵中間做軸向導柱導套配合的方式哪，這樣伸縮會平穩一些。

sha 發表于 2020-9-10 08:52:20

用撥叉的話，是不是結構更加復雜，直接用軸承是不是更簡單

sha 發表于 2020-9-10 08:10:42

未來第一站發表于 2020-9-9 21:12
就用樓主現在的結構，只是氣缸和軸的連結稍作改動，樓主見過撥叉嗎？
改完后會類似11#的結構。

沒見過這個結構。。。能分享下么

未來第一站 發表于 2020-9-9 21:12:20

就用樓主現在的結構，只是氣缸和軸的連結稍作改動，樓主見過撥叉嗎？
改完后會類似11#的結構。

kayex 發表于 2020-9-9 20:02:28

中間加個離合器
