關于尺寸公差和形位公差的疑惑求指教

查看數: 6474 | 評論數: 11 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-9-9 08:20

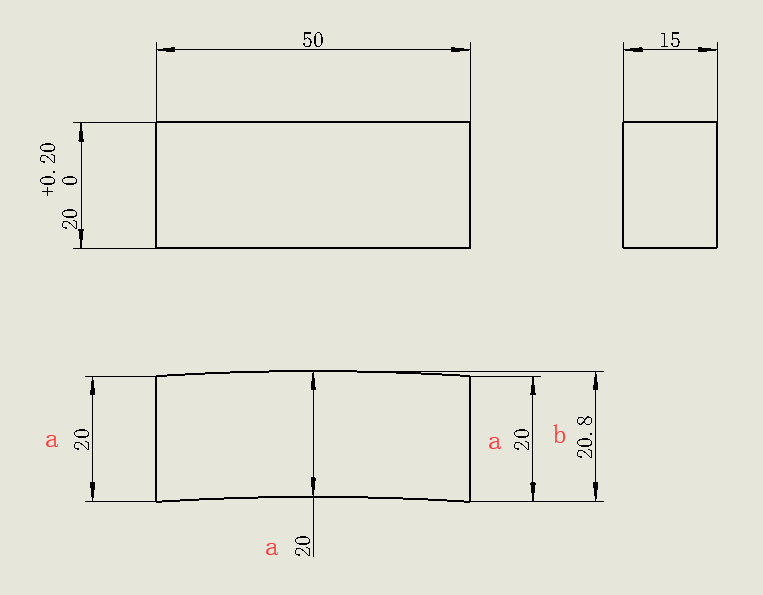

如圖1的一個長方體，高度尺寸有+0.2公差，但是沒有應用公差原則。問題1：在實際工作中，圖1、圖2這樣的高度、直徑尺寸公差到底能不能一定程度的限制形位公差，圖1中上下表面平面度、上下兩面的平 ...

回復

天使啦啦啦 發表于 2020-9-15 20:16:07

謝謝樓主分享，收藏了

jaychoucwm 發表于 2020-9-10 17:58:47

建議看看互換性這本書，尺寸公差設計不難，難的是梳理清楚關系

遠祥 發表于 2020-9-9 20:19:42

本帖最后由遠祥于 2020-9-9 20:49 編輯

最小實體要求是控制被測要素的實際輪廓處于其最小實體實效邊界之內的一種公差要求。

杰森斯坦森 發表于 2020-9-9 15:38:21

建議看看尺寸公差及測量的書籍，或者干脆拿本機械設計手冊看看。

機械設計手冊不是萬能的發表于 2020-9-10 22:19

jinyongjun 發表于 2020-9-9 13:05:35

獨立原則測量就直接兩點測量尺寸合不合格就行了，放在平臺上測高度其實已經按包容原則在測了

曉昀 發表于 2020-9-9 12:43:54

對形狀有要求的就提出形狀公差的要求，比如，平面度，圓度和圓柱度。

天堂牧羊犬 發表于 2020-9-9 11:22:01

平面加平面度，軸加同心度，不標幾何公差的零件，設計人員都是挖坑給生產和檢驗。

lixintao 發表于 2020-9-9 08:43:46

未標的形位公差也是要保證的

oldpipe 發表于 2020-9-9 08:41:50

你的圖是標準的三視圖還是僅僅示意而沒有按制圖標準繪制？圖一帶公差的20和你想表達誤差的尺寸不在一個視圖上，怎么理解？并且，既然圖上沒有標注形位公差，為什么要糾結它？
