在solidworks環境下的大型審閱模式，如何測量管道到水平面的垂直距離？

查看數: 6684 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-9-7 15:04

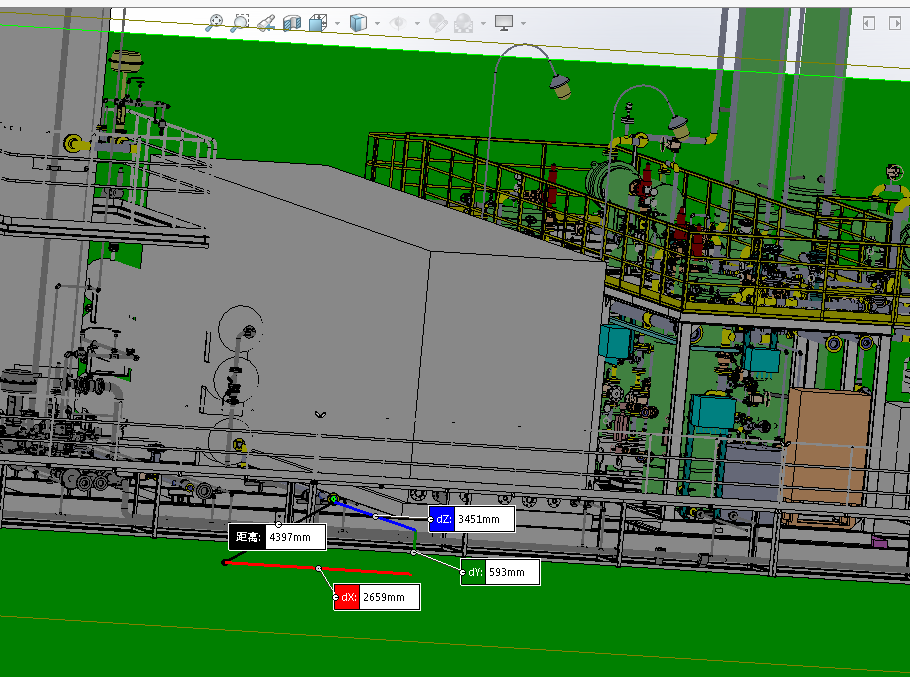

在solidworks環境下的大型審閱模式，如何測量管道到水平面的垂直距離？從圖中看明顯選擇的是法蘭孔邊線上的一個點，想選擇法蘭中線，但怎么也選擇不了。 ...

回復

餮殤 發表于 2020-9-8 12:04:49

那試試測量窗口的第一個選項選擇最小距離有沒有用

餮殤 發表于 2020-9-8 11:18:15

大型設計審閱模式下，選孤立以后再點下重建看看顯示沒有

未來第一站 發表于 2020-9-7 22:40:51

樓主這一套夠復雜的。

wtangzz147 發表于 2020-9-7 17:28:13

直接在設計樹里選中心線或者軸線

曉昀 發表于 2020-9-7 16:30:51

o1ojacko1o 發表于 2020-9-7 16:06
可以嘗試選擇設計樹中的水平面如果是基準面的話

水平面選擇沒有問題，問題是管道中心線選不了，每次選擇法蘭邊線時，鼠標點在哪里就是選擇哪個地方的點而不是法蘭連接的管道中心線。

o1ojacko1o 發表于 2020-9-7 16:06:22

可以嘗試選擇設計樹中的水平面如果是基準面的話

曉昀 發表于 2020-9-7 16:06:07

魍者歸來發表于 2020-9-7 15:36
選中法蘭和底平面，孤立，顯示臨時軸，選擇法蘭軸線和平面，測量。

取消顯示臨時軸，退出孤立。

大型審閱模式沒有辦法孤立呀

魍者歸來 發表于 2020-9-7 15:36:23

選中法蘭和底平面，孤立，顯示臨時軸，選擇法蘭軸線和平面，測量。

取消顯示臨時軸，退出孤立。

（直接顯示臨時軸可能會卡死）
