該類結構，兩端裝軸卡好，還是兩端裝孔卡

查看數: 6936 | 評論數: 14 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-9-7 10:36

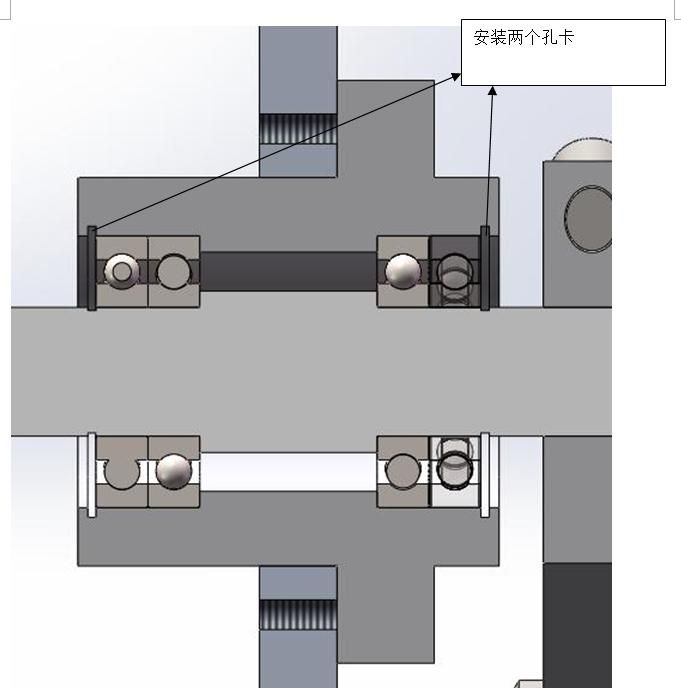

設計目的：1。該軸的直徑為20mm；長度為154mm；為了使得四個軸承安裝后，使得軸承以及軸完全固定在軸承座內，軸無法左右移動。設計方法：2.當前第一種方式就是在軸承座內兩端開溝槽，使溝槽兩端安裝孔卡，然后固定 ...

回復

liucaiyong 發表于 2020-9-8 13:36:09

方賢東發表于 2020-9-7 10:43
跟你這個差不多的，只要不怎么軸向受力沒事的

好的，這么詳細。謝謝。

liucaiyong 發表于 2020-9-8 11:21:32

遠祥發表于 2020-9-7 20:12
孔卡和軸卡都都需要的！

那就是安裝的時候，孔卡和軸卡都需要加上，有沒有啥設計案例的可以分享下呢？

liucaiyong 發表于 2020-9-8 11:20:54

shixijiang 發表于 2020-9-7 16:53
樓主這樣設計感覺不舒服呀！安裝及拆卸都不好裝卸吧！

有沒有什么好的建議呢？

遠祥 發表于 2020-9-7 20:12:05

孔卡和軸卡都都需要的！

shixijiang 發表于 2020-9-7 16:53:15

本帖最后由 shixijiang 于 2020-9-7 16:57 編輯

樓主這樣設計感覺不舒服呀！安裝及拆卸都不好裝卸吧！

862899 發表于 2020-9-7 15:41:03

軸向不能受力。

白駒過隙zn 發表于 2020-9-7 15:12:14

樓主應該是參照了軸承座，但軸承內圈限位用軸的臺階來限位，位置有點問題，
包括二樓也是這種安裝方式，當然安裝肯定沒問題，但我在很多經典結構裝配（比如THK）
很少見到這種軸承內圈限位方式

shentu 發表于 2020-9-7 14:20:33

不管是孔卡還是軸卡，都會引起軸向竄動的，只是量大量小的區別。

為了便于裝配，卡槽都會比卡圈的厚度要寬一些的，不然把卡簧裝到卡槽里都是一個難題，機械設計手冊上也是如此設計的，卡槽寬名義尺寸都比卡簧厚度大，并且是正公差，就是為了便于裝配。也就是卡在卡槽里都會有軸向位移，故此軸也會有位移。

曉昀 發表于 2020-9-7 12:35:52

軸承端部不設計端蓋嗎？端蓋內孔設計防塵槽，槽內設計密封氊墊能防止外部灰塵進入軸承。可以用軸承端去定位。
