同步帶輪機構電機問題

查看數: 2640 | 評論數: 6 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-9-2 07:31

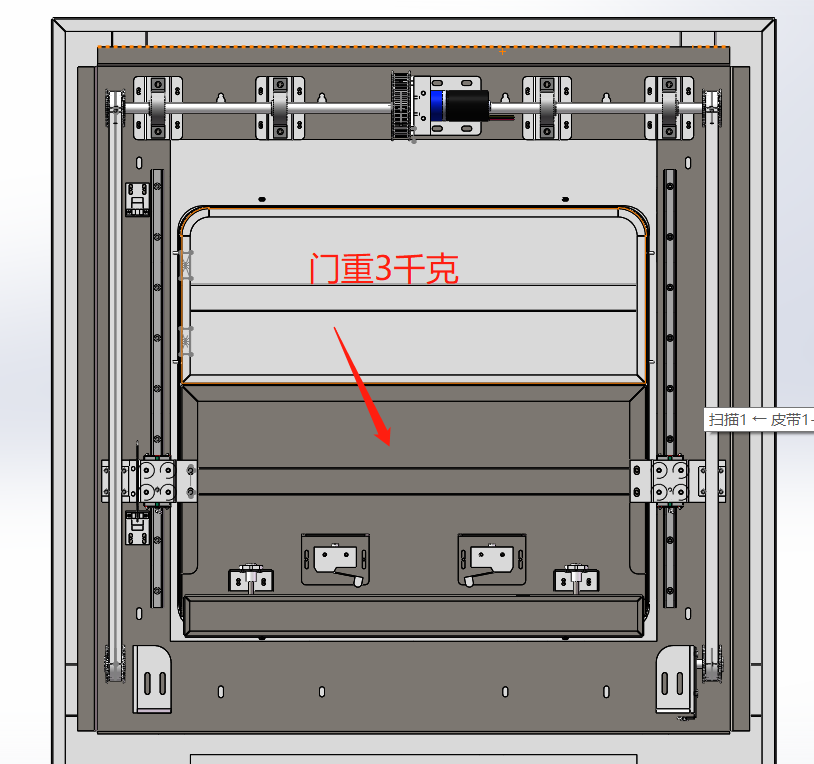

目前正在做一個同步帶輪升降機構(如圖），不確定電機帶不帶的動，來請教一下大佬們，目前已知參數： 1.電機額定扭矩 2N*M 轉數 40r/min 電流1300毫安 2.門重3千克行程280mm 要求2秒開門 3 ...

回復

曉昀 發表于 2020-9-2 18:00:52

達達來了發表于 2020-9-2 15:57
P=FV/∩,T=9550P/N,不知道對不

對！機械效率要考慮整個傳動鏈的效率，選擇電機功率時要考慮功率裕量。

達達來了 發表于 2020-9-2 15:57:38

P=FV/∩,T=9550P/N,不知道對不

luzepeng166 發表于 2020-9-2 14:50:47

曉昀發表于 2020-9-2 14:48
電機只帶動門提升對嗎？

是的方便加微信私聊嘛我的微信號：13588750661

曉昀 發表于 2020-9-2 14:48:15

luzepeng166 發表于 2020-9-2 12:59
電機是最上面那個黑色的零件，拿捏不準電機能不能帶的動，有參考資料嘛，萬分感謝！

電機只帶動門提升對嗎？

luzepeng166 發表于 2020-9-2 12:59:34

曉昀發表于 2020-9-2 12:54
同步帶輪傳動機構提升門的負載嗎？電機是不是最上邊黑色的零件，雙軸伸輸出？應該從被提升的負載端往電機端 ...

電機是最上面那個黑色的零件，拿捏不準電機能不能帶的動，有參考資料嘛，萬分感謝！

曉昀 發表于 2020-9-2 12:54:13

同步帶輪傳動機構提升門的負載嗎？電機是不是最上邊黑色的零件，雙軸伸輸出？應該從被提升的負載端往電機端計算功率，同時考慮機械效率，匹配傳動系統的轉速。
