應力集中有什么好的解決辦法

查看數: 6547 | 評論數: 18 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-9-1 17:22

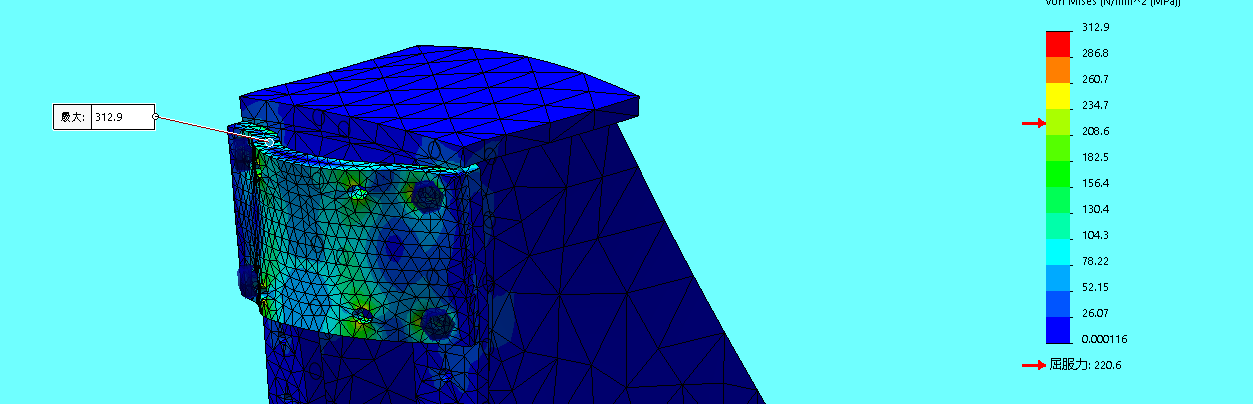

在simulation分析中，孔的圓周出現應力集中，超過了屈服強度，有什么好的解決辦法啊

回復

Hpipi 發表于 2020-9-11 19:27:37

這個是應力奇異了，計算結果不收斂，可以倒個很小的圓角再劃網格分析

孜孜求學者 發表于 2020-9-10 15:58:42

上圖

用戶x 發表于 2020-9-3 10:07:00

上圖啊

0976/2018 發表于 2020-9-3 09:07:00

嗯..卸荷槽不是齒輪泵中泄油用的嗎

0976/2018 發表于 2020-9-3 09:03:51

加凸臺會不會好點

遠祥 發表于 2020-9-2 19:50:30

數模結構中消除銳角，尖角，采用圓弧R替換它。

陳cy 發表于 2020-9-2 08:47:16

倒角，局部網格細化一下，確保(節點值-單元值）/單元值<5%-10%。

機甲的浪漫 發表于 2020-9-2 08:43:24

建議圓孔附近加厚，凸起
