裝飾螺紋出圖如何自動標注螺紋規格？

查看數: 4431 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-8-28 16:14

裝飾螺紋做的特征，出圖如何自動標注螺紋規格？

回復

韓寒11 發表于 2020-8-30 21:31:08

妖洞兩拐發表于 2020-8-28 21:00
我看裝飾螺紋那里可以設置螺紋注解規格，但是不會在工程圖里用

工程圖里邊不能直接標注

遠祥 發表于 2020-8-30 19:05:04

哪些自動標注的，如果真的實現了，那自動設計也不遠了，干機械設計的很多就要失業了！

clever球 發表于 2020-8-29 11:21:33

手動標注吧

曉昀 發表于 2020-8-28 23:19:26

裝飾螺紋不就是3/4圓嘛？然后按螺紋標注就行。

妖洞兩拐 發表于 2020-8-28 22:36:56

cxc0701 發表于 2020-8-28 22:33
用孔標注，看你是怎樣畫的螺紋才是重點

孔標直徑前面也沒有M

cxc0701 發表于 2020-8-28 22:33:08

用孔標注，看你是怎樣畫的螺紋才是重點

丶王 發表于 2020-8-28 21:51:39

參考機械手冊上螺紋標注方式

妖洞兩拐 發表于 2020-8-28 21:00:18

韓寒11 發表于 2020-8-28 20:57
還是得自己標注

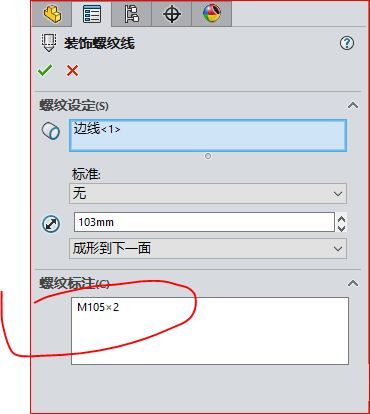

我看裝飾螺紋那里可以設置螺紋注解規格，但是不會在工程圖里用
