130mm的間距，10：1的減速比，方法很多。可以選擇同步帶、鏈輪等傳動。不需要三級傳動。
如果僅僅想練手，隨你折騰。

沒記錯的話齒輪齒數貌似不要小于17

都要經歷

齒傳動對于設備的精度要求比較高，實現起來稍微困難一些。

為什么不用同步帶傳動，簡單又便宜。

hillman 發表于 2020-8-24 23:28

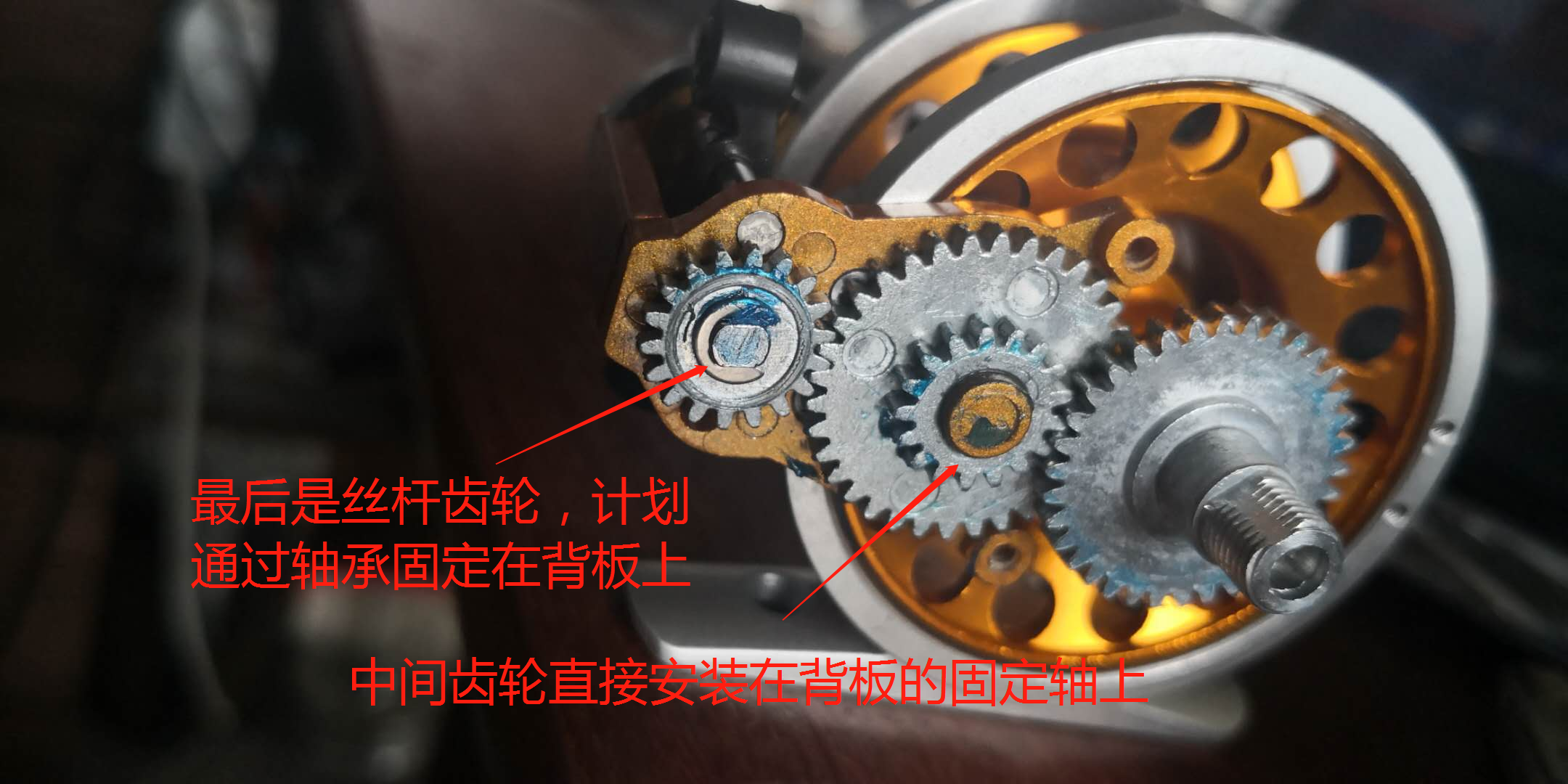

就是模仿漁線輪的齒輪機構做個DIY, 規格會大很多，主軸齒輪到絲桿齒輪達到130MM, 好像中間齒輪直接安裝在 ...

不應該是固定在背板上，因為背板不動，齒輪要隨著軸轉動，包括最那一根絲桿軸。中間齒輪與大齒輪安裝時，中間要留一點間隙，要不右邊齒輪傳動時會與大齒輪產生摩擦。

15齒，有沒有考慮根切？太理論了但又沒理論支撐

Thanks for your share!

建議校核一下齒數,你給的齒數加工是個問題
