SW simulation 受力分析求解惑

查看數: 14581 | 評論數: 19 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-8-21 18:11

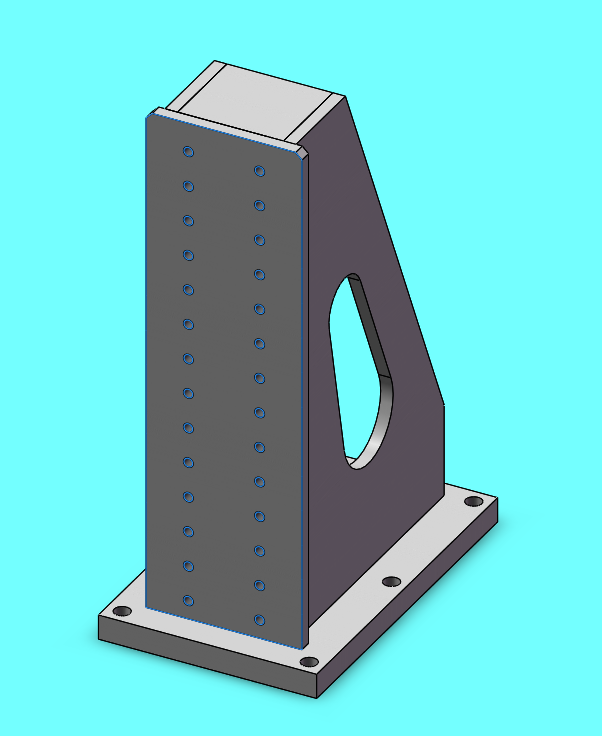

各位前輩，本人新接觸simulation有限元分析，現在手里有個試驗工裝需要測試一下，這是一個反力支座的工裝，前端連接一個50KN的伺服油缸，要分析一下這個工裝能不能承受住這么大拉力。油缸有4個螺絲跟板連接，50KN的 ...

回復

來一下嘛 發表于 2021-3-22 09:49:50

非標機械設計奔小跑發表于 2021-3-19 08:55
就是想看底部安裝螺栓孔的應力大小？？？

不是螺栓孔，是豎版焊腳位置的應力

腸粉加辣椒 發表于 2021-3-19 13:40:43

尖角平滑過渡一下，避免引力集中。

myqihui 發表于 2021-3-19 11:14:55

學習賺積分

就是想看底部安裝螺栓孔的應力大小？？？

怕瓦落地2011 發表于 2021-3-18 20:53:35

本帖最后由怕瓦落地2011 于 2021-3-18 20:54 編輯

有限元分析中有個應力奇異的現象，也就是尖角處應力是算不準的，另外建議樓主放裝配體分析，不要單個零件分析

亂月殘風 發表于 2021-3-15 07:57:07

來一下嘛發表于 2020-8-24 09:00
網格加密應力看的更集中了但是變形量沒啥變化

可以不同網格精度對比下，網格精度對位移變形的影響不大，對應力應變的影響較大

0976/2018 發表于 2020-8-24 09:57:38

哇，正好最近在做有限元分析，學習學習

展翅飛翔2018 發表于 2020-8-23 15:10:54

把固定板部分，分享出來，分析
