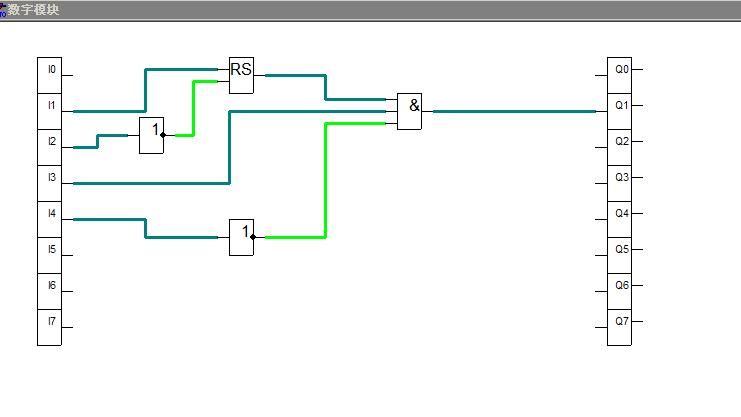

求助：與門電路問題

查看數: 3966 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-8-21 15:53

4 R$ {1 R+ F* _4 M+ x! f 與門電路，輸入端有個低電平，怎么輸出還是1& }& @! K$ \6 `: u6 _2 G. K: [ " W1 @$ l6 o; t

回復

大白小白 發表于 2020-8-22 00:44:34

曉昀發表于 2020-8-21 23:17
1 D" d$ \+ X% T z查RS觸發器的真值表。

lz問的是與門。

曉昀 發表于 2020-8-21 23:17:26

查RS觸發器的真值表。

大白小白 發表于 2020-8-21 18:17:14

277741987 發表于 2020-8-21 16:23
% p9 i. T& `$ v6 ^RS的問題，復位置位

RS若是復位置位功能，不應該這樣畫?？刂凭€和輸入輸出線不一樣的。

大白小白 發表于 2020-8-21 18:15:15

這是功能示意簡圖。

實際的邏輯表要看實際電路圖或者ds

孜孜求學者 發表于 2020-8-21 16:29:41

277741987 發表于 2020-8-21 16:235 v' c! }/ u+ o% c6 R6 z
RS的問題，復位置位

RS能影響端口4？

277741987 發表于 2020-8-21 16:23:19

RS的問題，復位置位
