曉昀 發表于 2020-8-19 11:54
現在就按平板猜測，但是不知道這個地方加這么一塊平板是什么意思？

加強一下嘍，譬如要過渡或者焊接時

|水水5發表于 08-19 12:44孤陋寡聞了吧，這代表扁鋼。扁鋼的意思。類似的還有槽鋼 方鋼 工字鋼，都有形狀表示。見老版機械設計手冊標準。

學習了，這么看來機械還真是博大精深啊。

加肥貓devil 發表于 2020-8-19 13:40
離職的就不能問問了嗎？這難道離職了就斷了關系嘛。我以前的公司離職三四年了還有人打電話問我以前的事情

也許對方也不知道是什么意思？也不想問他們同事，離職的那個人的確是做結構件設計的。

離職的就不能問問了嗎？這難道離職了就斷了關系嘛。我以前的公司離職三四年了還有人打電話問我以前的事情

100•10的型村，長180

未來第一站 發表于 2020-8-19 12:58
GB/T 4656.1-2000 技術制圖棒料、型材及其斷面的簡化表示法

看到了“扁矩形”的符號，謝謝！真是有心人！

水水5 發表于 2020-8-19 12:44
孤陋寡聞了吧，這代表扁鋼。扁鋼的意思。類似的還有槽鋼 方鋼 工字鋼，都有形狀表示。見老版機械設計手冊標 ...

扁鋼是鋼帶一類的吧？這是180x100x10的鋼板，這樣標注還是不對吧？的確第一次見到這種標注。

shentu 發表于 2020-8-19 12:49

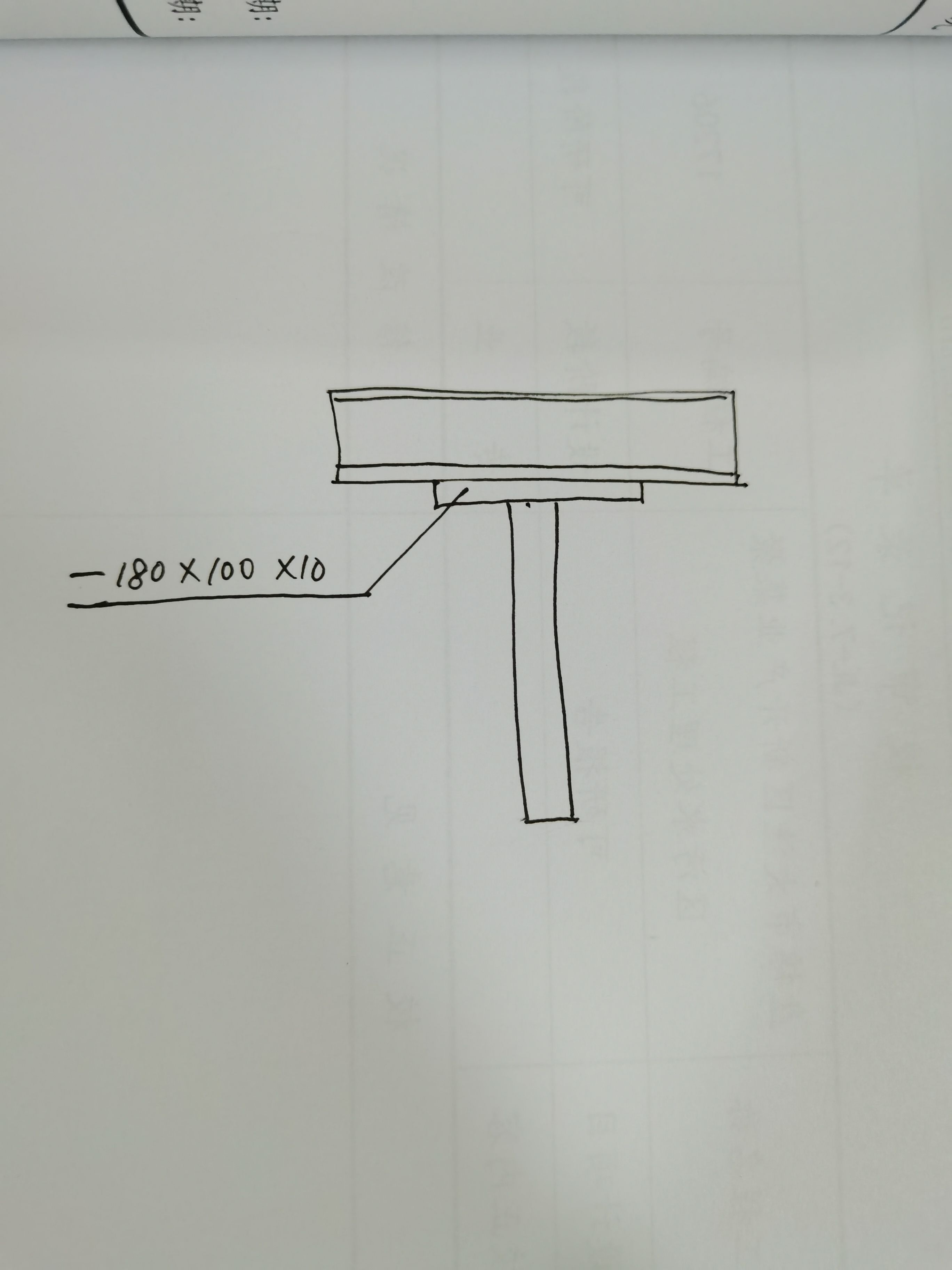

直接上圖

這樣標只符合鋼板的說明

謝謝！結構專業里有這么標注的，機械很少有這樣標注！多謝！多謝！

GB/T 4656.1-2000 技術制圖棒料、型材及其斷面的簡化表示法
