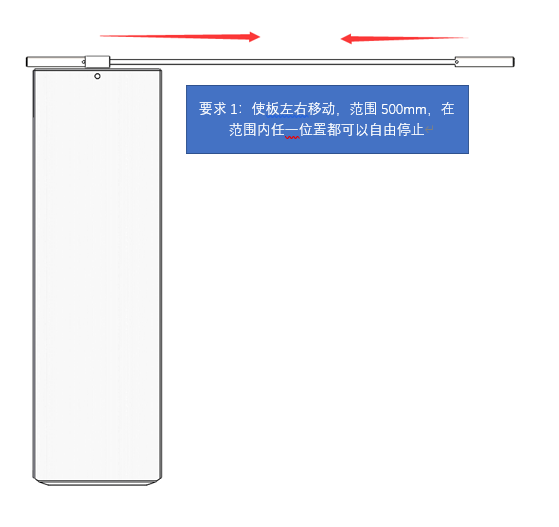

Thanks for your share!

jyyjxdd 發表于 2020-8-14 16:46
三個要求，任意兩個都沒問題，但要三個同時滿足，不大好實現啊，軌道或槽，只能保證平移，而且平移時最好 ...

加個鎖緊螺釘不就可以了嗎

遠祥 發表于 2020-8-15 16:27
樓主這種工況的動作有三個方向，需要分別增加兩個XY方向的滑臺氣缸，和一個繞垂直方向的旋轉氣缸。

我要機械純手動，不要氣、液、電

zhangsansan 發表于 2020-8-18 22:34
大概明白點意思，水平移動是否可以考慮絲杠絲母，絲杠兩端軸承支撐，繞軸線回轉，手動回轉絲杠，絲母可以水 ...

多謝費心的解答，因為我這個空間受限，基本伸不進手去，所以一切用手鎖緊的裝置都不能用，只能依靠自鎖，再就是絲杠絲母，需要在側邊手動搖絲杠才能運動，這個也行不通，我得考慮是用齒輪齒條，齒條固定，齒輪移動，可以看成能在任意位置鎖緊，在齒輪上加個旋轉軸跟板固定，可以完成水平旋轉，水平90度旋轉在別的位置有擋板限位，所以這個不用考慮90度鎖緊，然后再就是上下翻轉了，實在是考慮不出來怎么弄？

xinshiji666 發表于 2020-8-18 18:04
網上借來的圖片，如有侵權請刪除。
我看樓主去買個顯示器支架就好，可以隨意拉伸，500mm不在話下，翻轉、 ...

可以參考，多謝

大概明白點意思，水平移動是否可以考慮絲杠絲母，絲杠兩端軸承支撐，繞軸線回轉，手動回轉絲杠，絲母可以水平在絲杠上移動，而且絲母在水平向可以自鎖，這個可以理解吧，再在絲母上焊個小平板，平板上設有銷軸，大板就裝在軸上，這樣大板就可以實現在小平板上繞軸旋轉，如果這個旋轉也要考慮自鎖的話，那就不能是簡單的銷軸，而是需要把銷軸換成蝸輪軸，大板與蝸輪軸固定，蝸輪軸邊上用蝸桿驅動，手動搖動蝸桿，帶動蝸輪軸旋轉，蝸輪軸帶動大板回轉，再考慮小幅度擺動，回到絲母上，絲母就相當于螺母，可以把絲母不焊小板的地方沿螺母軸心方向切一條縫，并用螺釘把這條縫把合，松開螺釘，絲母放松，可以自由完成絲杠絲母功能，到位后，鎖緊螺釘，絲母會抱緊絲桿跟，與絲桿為一體，整個裝置就可以以絲桿軸心為心回轉擺動

網上借來的圖片，如有侵權請刪除。
我看樓主去買個顯示器支架就好，可以隨意拉伸，500mm不在話下，翻轉、傾斜都可以，匹配好負載，任意位置可停止。

jyyjxdd 發表于 2020-8-14 16:46
三個要求，任意兩個都沒問題，但要三個同時滿足，不大好實現啊，軌道或槽，只能保證平移，而且平移時最好 ...

的確有些麻煩

遠祥 發表于 2020-8-15 16:27
樓主這種工況的動作有三個方向，需要分別增加兩個XY方向的滑臺氣缸，和一個繞垂直方向的旋轉氣缸。

人家說過了，不能用電動、不能用氣動、不能用液壓，純機械手動
