龍門反力之架的升降裝置

查看數: 3275 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-8-8 15:17

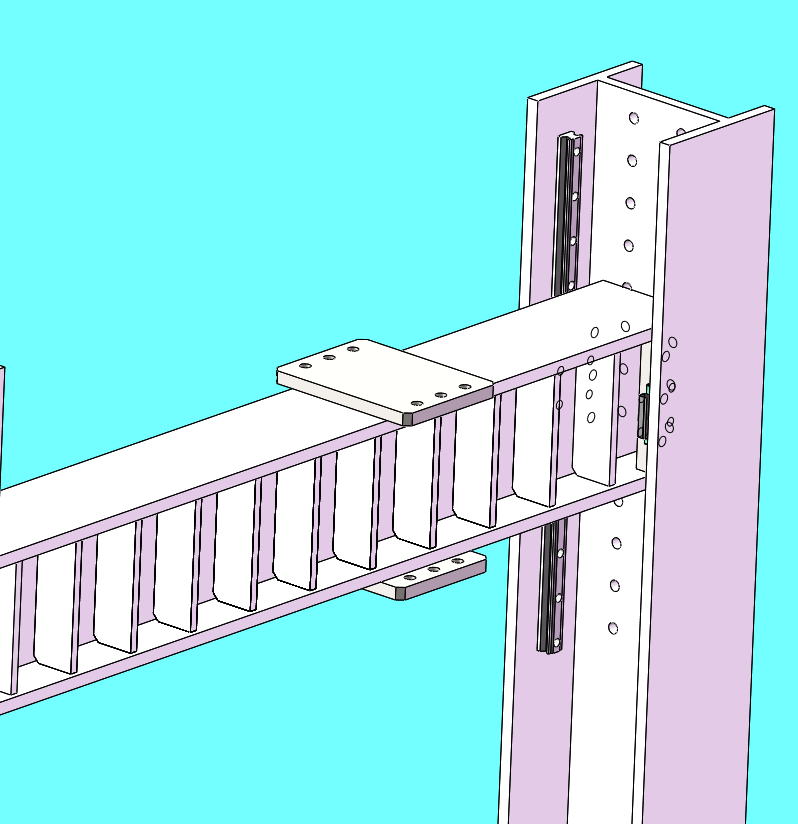

求助各位大佬設計一個龍門支座中間的橫梁我想采用液壓升降，在圖示位置增加一個油缸來對橫梁進行抬升。兩側的立柱對稱都加油缸，因為現場有油路管道正好可以利用，所以就沒想用電機。橫梁滑動靠立柱的內側有兩 ...

回復

haha1835 發表于 2020-8-14 14:03:45

沒必要那么復雜吧，直線導軌和燕尾槽都不好控制平衡，干脆不用直接兩個油缸分別手動手動升降就可以，還有能放這么大的東西屋子都會有行吊的，直接用行吊不行嗎？

來一下嘛 發表于 2020-8-11 11:02:08

遠祥發表于 2020-8-10 21:54
這機架加強板眾多，感覺走很重的樣子！

嗯橫梁就一頓多了

來一下嘛 發表于 2020-8-11 11:01:27

menglingtao 發表于 2020-8-9 05:33
油缸不易同步，四條導軌難平行。

您這一說我才想到。換成沖床那種燕尾導軌會好一些嗎

來一下嘛 發表于 2020-8-11 10:59:34

曉昀發表于 2020-8-8 23:42
橫梁升降有沒有速度控制要求？橫梁上還有負載嗎？
升降行程有多少？液壓或者鏈條提升都可以。

謝謝已經改善了這是個龍門之架，做拉力實驗的設計個25T的

來一下嘛 發表于 2020-8-11 10:58:25

向宏發表于 2020-8-8 20:47
兩端各自用一個油缸抬升有個同步問題不好解決。我建議用一個油缸通過鏈條或皮帶同時拉升橫梁兩端。

謝謝已經改善了

遠祥 發表于 2020-8-10 21:54:45

這機架加強板眾多，感覺走很重的樣子！

menglingtao 發表于 2020-8-9 05:33:40

油缸不易同步，四條導軌難平行。

曉昀 發表于 2020-8-8 23:42:45

橫梁升降有沒有速度控制要求？橫梁上還有負載嗎？
升降行程有多少？液壓或者鏈條提升都可以。

向宏 發表于 2020-8-8 20:47:04

兩端各自用一個油缸抬升有個同步問題不好解決。我建議用一個油缸通過鏈條或皮帶同時拉升橫梁兩端。
