請教直線導軌安裝布置問題

查看數: 3998 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-8-7 10:46

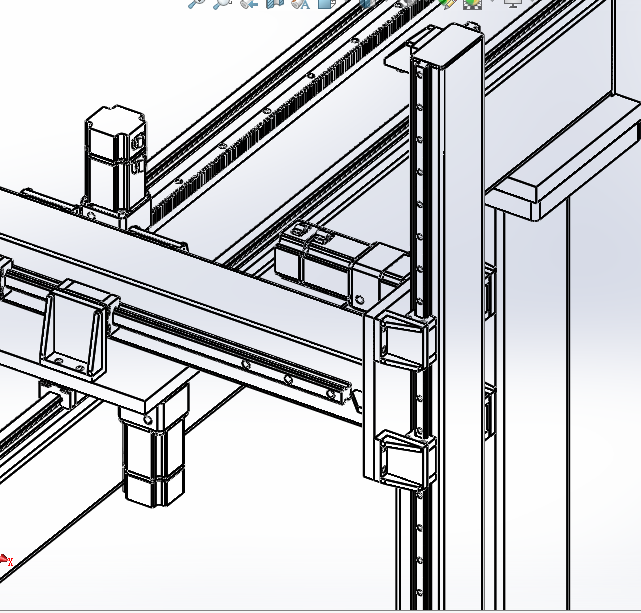

請教各位，這種裝在兩側的導軌。怎么保證平行度呢，這種布置設計安裝需要注意什么呢

回復

cangzhoumj 發表于 2024-12-10 12:57:10

水平怎么保持的豎直是一樣的

theoneyht 發表于 2024-12-10 09:19:34

shayuaa 發表于 2020-8-10 11:18:13

長涯發表于 2020-8-7 16:03
可以在安裝面，切預定位基準面，樣本手冊里也有相關案例或者導軌定位塊、定位銷釘使用介紹（米思米，三益， ...

多謝

遠祥 發表于 2020-8-9 15:57:36

整體的靠機構的制造裝配精度來保證！

向宏 發表于 2020-8-8 22:14:09

兩側驅動軸最好設置同步軸

未來第一站 發表于 2020-8-7 22:04:09

安裝面靠機加，縱(長)向靠裝配。

韓寒11 發表于 2020-8-7 21:51:30

垂直面基準靠住一個導軌，另一個打表安裝

我思我心 發表于 2020-8-7 16:23:27

首先底面靠機加工保證，其中一個做一個垂直面靠山，機加工保證。另一個就需要在裝配的時候打表了

長涯 發表于 2020-8-7 16:03:39

可以在安裝面，切預定位基準面，樣本手冊里也有相關案例或者導軌定位塊、定位銷釘使用介紹（米思米，三益，上隆，怡合達他們的手冊里應該會有介紹）
