異界封侯 發表于 2020-8-3 14:36
裝配骨架油封為防止損壞需要有倒角。但是實際軸的尺寸不允許有類似倒角存在。我只好在上面加軸套了。順便 ...

軸的根部不能做倒角嗎？只要根部穿過油封就可以了，還有一個，上面一個軸承的內圈端面不要和支撐座端面接觸，容易磨損軸承。如果你圖紙支撐端面標注了正公差就當我沒說。

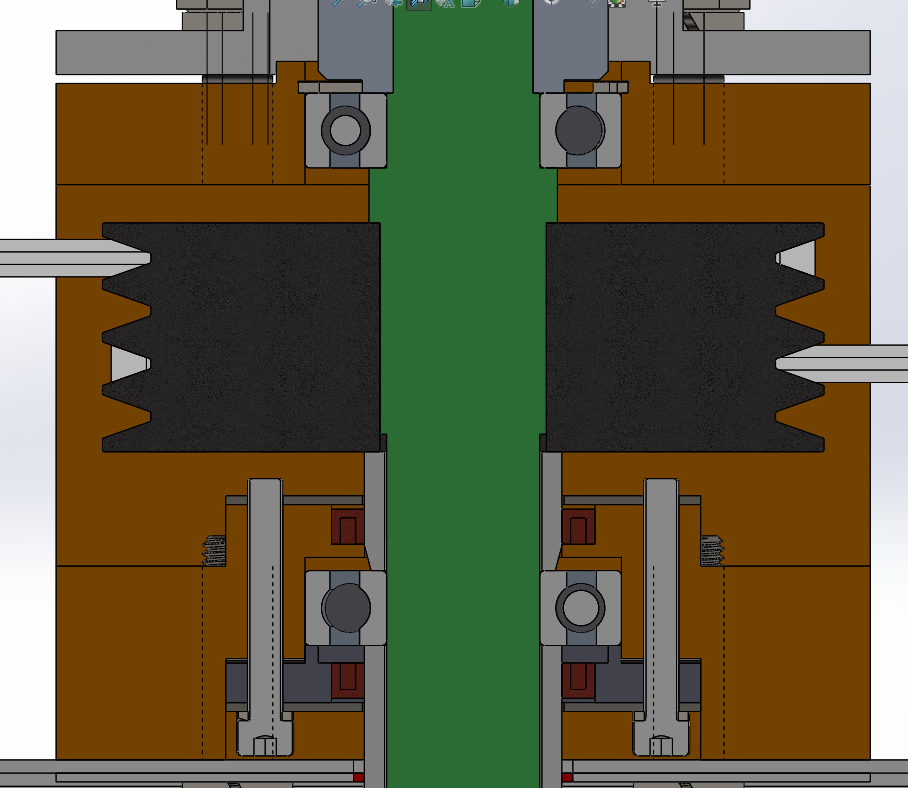

|異界封侯發表于 08-03 13:45<br>褐色的是骨架油封<br>

像這種發到貼吧讓大家?guī)兔磮D的方案最好是畫成CAD圖紙，看的清楚很多，不要用這種三維圖的剖面。只是個建議

沒有正面接觸的東西都沒有實際的效果。

shentu 發表于 2020-8-3 14:32
骨架油封并沒有和軸接觸，這樣的意義何在？

裝配骨架油封為防止損壞需要有倒角。但是實際軸的尺寸不允許有類似倒角存在。我只好在上面加軸套了。順便固定軸承

要知道軸套和軸是有間隙的，裝配時沒辦法對中，肯定是偏心的。。油封唇口和一個偏心的套來磨擦，會有神馬密封效果？

骨架油封并沒有和軸接觸，這樣的意義何在？

異界封侯 發表于 2020-8-3 13:45
褐色的是骨架油封

那個是軸承支撐座

未來第一站 發表于 2020-8-3 13:50
下端加了油封為啥上端不加？

上面也加的話，體積就太大了。通過以前的使用發現上面污染不是很大

下端加了油封為啥上端不加？
