請教各位社友一個板變形的問題

查看數: 4969 | 評論數: 11 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-7-30 17:12

Hi 各位社友們，請教一個問題，我用simulation就簡單的做了一下分析，數據不是很準確，但是變形趨勢應該就是這樣的。我是用：夾具固定了一圈，因?yàn)檫@個是個蓋子，蓋子是3mm厚的鋁合金。有些挖掉的地方。蓋子是要焊 ...

回復

瑞香 發表于 2020-7-31 10:05:46

北冥鳥的天空發表于 2020-7-30 17:30

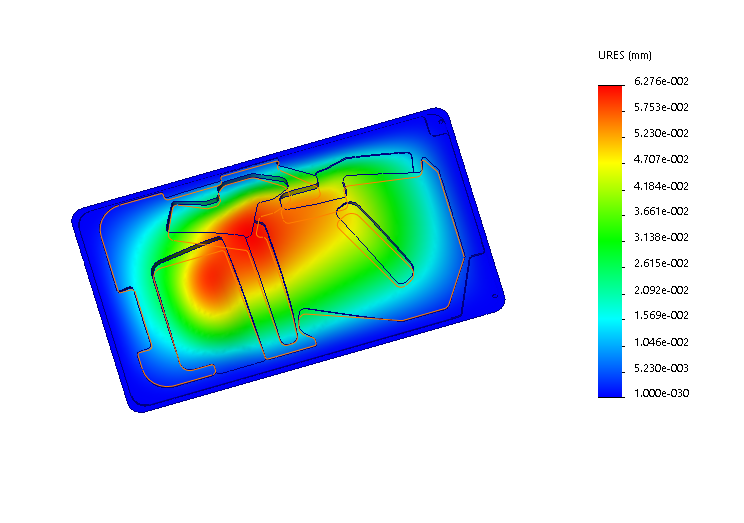

下邊那個圖片，紅色區域表示位移最大，而不是變形最大，
下邊圖片藍色區域，也就是上邊圖片紅圈表示的地方 ...

應力圖上傳了，還請幫忙瞅瞅，問題出在哪里？

瑞香 發表于 2020-7-31 10:05:14

未來第一站發表于 2020-7-30 18:48
你這是位移圖，你的應力圖呢？

圖片上傳了，還請幫忙瞅瞅，問題出在哪里？

瑞香 發表于 2020-7-30 22:00:54

北冥鳥的天空發表于 2020-7-30 17:30
下邊那個圖片，紅色區域表示位移最大，而不是變形最大，
下邊圖片藍色區域，也就是上邊圖片紅圈表示的地方 ...

它的變形的和位移的感覺差不多，就是旁邊數值不同，明天上傳一下，謝謝…

瑞香 發表于 2020-7-30 21:58:48

螺旋藻發表于 2020-7-30 17:26
沒看錯的話，紅色處最大變形才6絲，實際的變形是多少？差別很大的話說明仿真有問題，沒反應真實情況。

實際上紅色區域沒變形，但是那個紅色圈出的地方變形了

瑞香 發表于 2020-7-30 21:55:03

未來第一站發表于 2020-7-30 18:48
你這是位移圖，你的應力圖呢？

應力圖明天再傳一下，但是趨勢就是那個地方挺安全的，確變形了

瑞香 發表于 2020-7-30 21:54:23

17567410 發表于 2020-7-30 21:20
LZ的理論分析固定面是一圈窄面，而實際和殼體焊接后的固定是趨于窄邊。兩者剛度不同而有差別？

說的太到位了，確實如此

17567410 發表于 2020-7-30 21:20:03

本帖最后由 17567410 于 2020-7-31 07:02 編輯

LZ的理論分析固定面是一圈窄面，而實際和殼體焊接后的固定是趨于一圈窄邊。因兩者剛度不同而有差別？

未來第一站 發表于 2020-7-30 18:48:34

你這是位移圖，你的應力圖呢？
