曲柄搖桿問題

查看數: 3315 | 評論數: 3 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-7-22 21:14

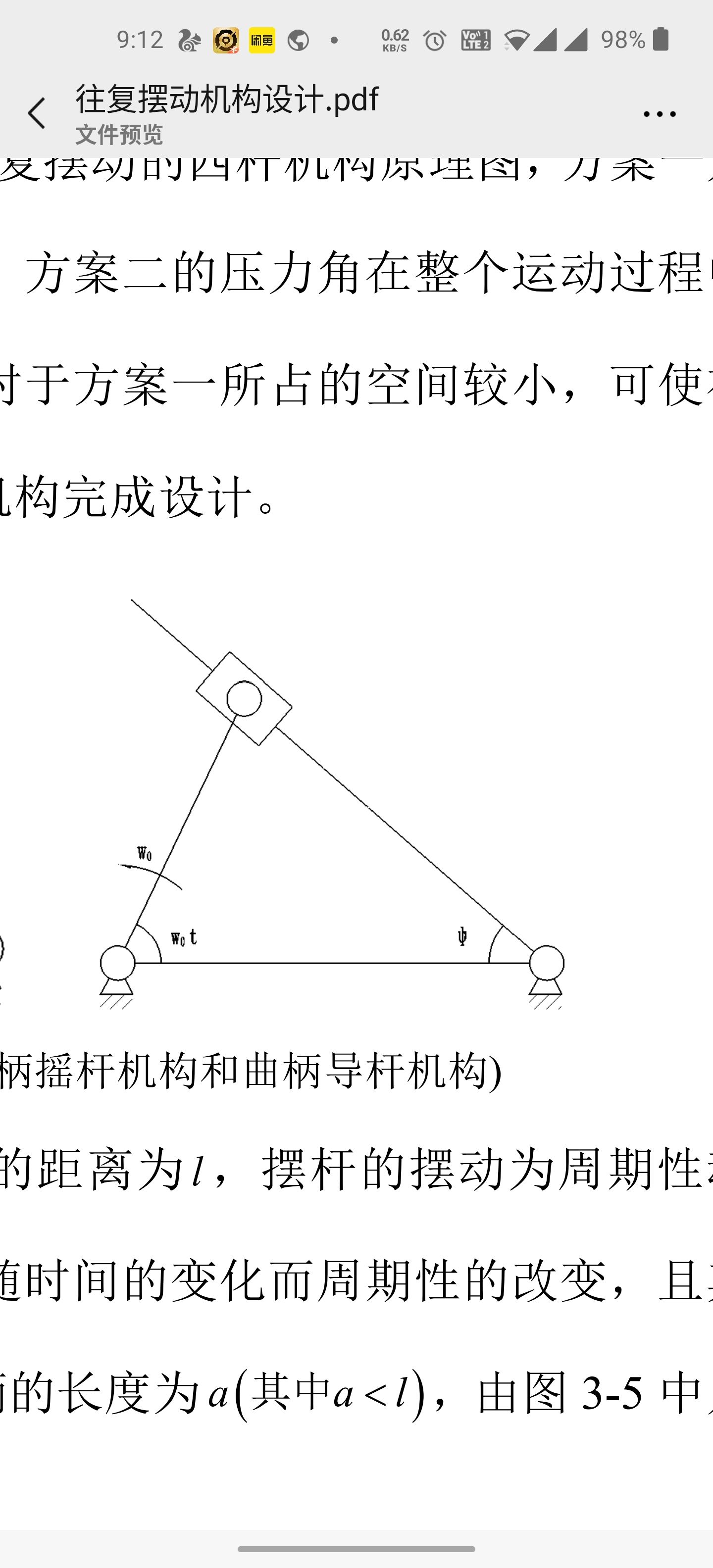

新人請教一下這個曲柄導桿機構可以怎么改進來消除急回特性？

回復

背背神 發表于 2020-7-23 22:45:25

感覺無法完全消除，我用solidworks 的motion試了一下，當機架的長度比搖桿長度長很多的時候才能趨近于無急回特性。
如圖這兩個尺寸。

不一定對，希望蹲到一個更專業的解答


搖桿長300，機架寬600


搖桿長300，機架寬600


搖桿長30，機架寬600


搖桿長30，機架寬600

對的人對的事 發表于 2020-7-23 20:52:48

背背神發表于 2020-7-23 13:04
百度文庫里面搜：曲柄搖桿機構無急回特性的條件及其應用

再請問一下，那個是曲柄搖桿機構，這個是他演化的曲柄導桿機構，請問這個怎么消除呢？

背背神 發表于 2020-7-23 13:04:02

百度文庫里面搜：曲柄搖桿機構無急回特性的條件及其應用
