麥哥123 發表于 2020-7-21 20:58
一般是電木板雕刻一個凹模檢驗

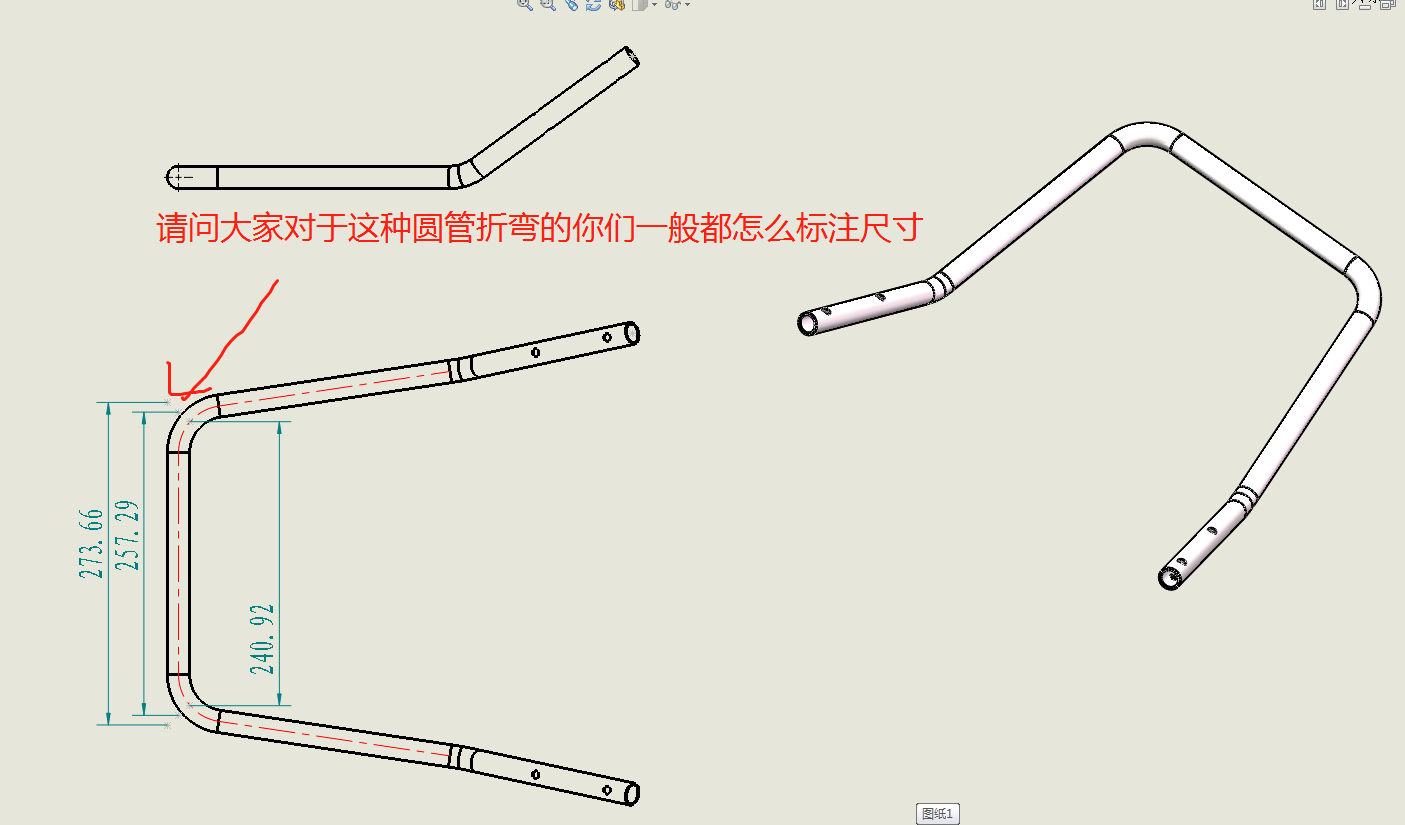

請問下，那如果用雕刻凹模檢驗的話是不是標注內輪廓或者外輪廓更方便檢驗

遠祥 發表于 2020-7-21 20:19
中心線標注，其實實際過程中都是很難測量的，樓主這樣的管子是彎管機成型出來的吧？

是的，彎管機。我也這么覺得，標注中心距的話其實給我的感覺不太好測量，不過就算標注內外輪廓感覺也不好測量

遠祥 發表于 2020-7-21 20:19
中心線標注，其實實際過程中都是很難測量的，樓主這樣的管子是彎管機成型出來的吧？

一般是電木板雕刻一個凹模檢驗

中心線標注，其實實際過程中都是很難測量的，樓主這樣的管子是彎管機成型出來的吧？

這種類似空調里面的管路件零件，標注時需要從一端出發，沿著管路，做投影視圖，一個接著一個，之前在空調企業，管路零件很常用

按中心線標注比較好

管路最標準的標注方法就是X Y Z，計算下料長度是各個直線段長度加上弧長長度。

。。。難道是我落伍了？為什么我們公司都是標坐標點的

mou5555 發表于 2020-7-20 16:52
圓管和鈑金折彎都是標注最小內R角。SolidWorks有展開長度，配置屬性里可以設置，點擊平板也可以直接獲得展 ...

請問下圓管折彎也能用鈑金模塊畫么，我試了下貌似不行
