求教下關于產品設計時塑料制品的畫法

查看數: 2533 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-7-20 09:05

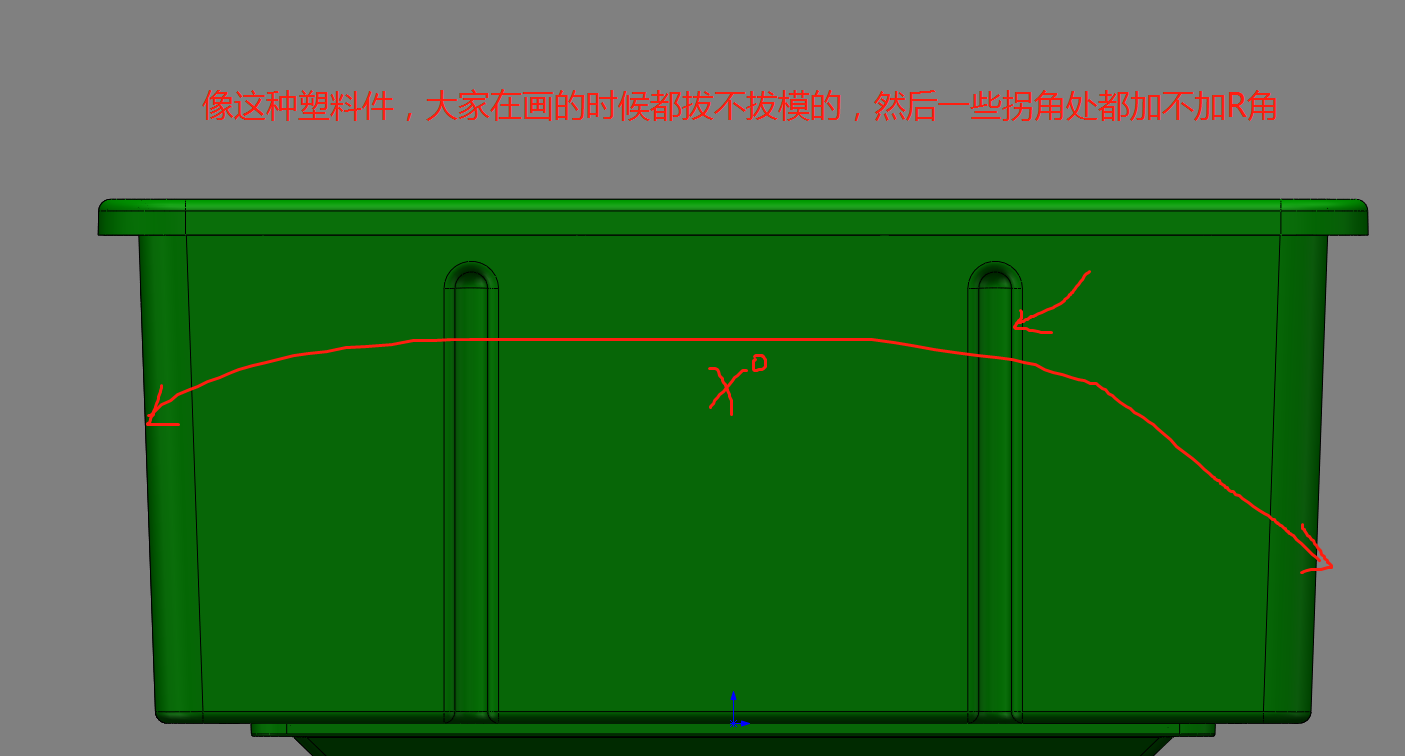

小弟一直有個困惑，就是如果單純從產品設計員出發，不考慮模具分模的合理性，在畫這種塑料制品時需不需要做出拔模斜度的效果，因為本人對塑料模具不怎么了解，但是工作中又經常會測繪這類塑料制品，然后外發別的廠家 ...

回復

何必相戀 發表于 2020-7-20 16:54:16

mwj0201 發表于 2020-7-20 16:43
兄弟，再請教您下，您說的拔模落差是不是就是我圖片中的S。我百度了下這個名詞找不到解釋，只能再請教下 ...

對

mwj0201 發表于 2020-7-20 16:36:51

何必相戀發表于 2020-7-20 16:06
拔摸角看外觀面有沒有蝕紋，不通問好有對于的拔模角?？梢园俣认?。其他拔摸一般拔1-1.5°左右就可以了， ...

好的，太感謝了

何必相戀 發表于 2020-7-20 16:06:15

mwj0201 發表于 2020-7-20 09:30
再請問下兄弟，關于塑料件的拔模角度和圓角是不是可以直接按照機械設計手冊上的來，因為對塑料模具不了解 ...

拔摸角看外觀面有沒有蝕紋，不通問好有對于的拔模角?？梢园俣认?。其他拔摸一般拔1-1.5°左右就可以了，拔摸關鍵在于拔摸面的落差不小于0.02的樣子，落差越大越好出模，R角一般不要小于0.2，再小就加工不出來的

mwj0201 發表于 2020-7-20 09:30:31

何必相戀發表于 2020-7-20 09:14
要拔摸的！圓角也是要倒的，至于說標圖不好標，確實存在這個問題，塑膠件一般只會下外形尺寸和幾哥有裝配要 ...

再請問下兄弟，關于塑料件的拔模角度和圓角是不是可以直接按照機械設計手冊上的來，因為對塑料模具不了解，所以在給拔模角度和圓角的時候經常很困惑不知道給多少合適

mwj0201 發表于 2020-7-20 09:28:47

何必相戀發表于 2020-7-20 09:14
要拔摸的！圓角也是要倒的，至于說標圖不好標，確實存在這個問題，塑膠件一般只會下外形尺寸和幾哥有裝配要 ...

原來是這樣，謝謝兄弟解惑。

何必相戀 發表于 2020-7-20 09:14:08

要拔摸的！圓角也是要倒的，至于說標圖不好標，確實存在這個問題，塑膠件一般只會下外形尺寸和幾哥有裝配要求的尺寸，不用什么都標，別人都是直接拿3d圖去到cnc的程序出來的
