發布時間: 2020-7-17 10:46

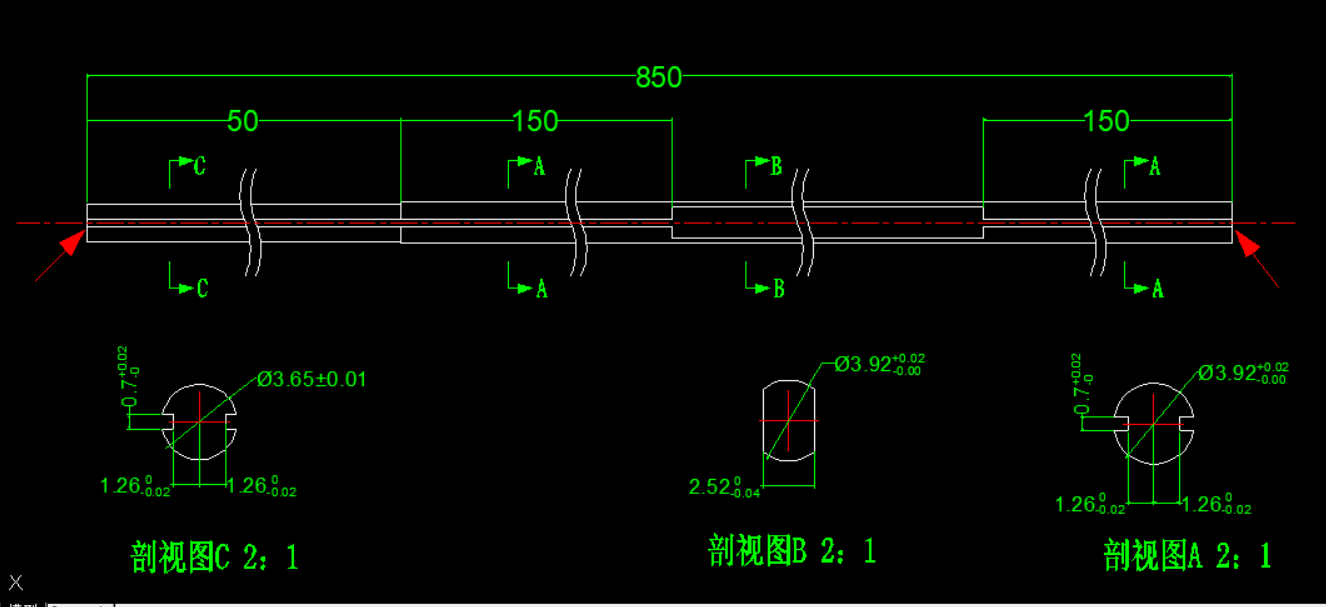

正文摘要:請問各位高工，圖中兩端的凹槽，該用什么形位公差標注兩凹槽再同一個直線上 公差0.02呢，很久沒用形位公差了，怕標注讓別人笑話，請各位指點。 |
|
本帖最后由 mou5555 于 2020-7-19 16:22 編輯 850長的軸，外徑不到4,這精度怎么做，材料是啥 |
| 以中心為基準，兩側標準對稱度。 |
| 就是對稱度。沒錯了 |
| 把一個做為基準，定其它 |
| 對稱度即可，一邊為基準面，另一邊標與此基準面的對稱度 |
| 樓上正解 |
| 對稱度、位置度 |
|
現在都是要求畫圖快，不管什么公差都是0.01或0.02沒有人會笑話你，工件用數控機床做出來也一般不會錯，如果一切按國標來標和畫可能你吃飯都會成問題，這個對機械行業的未來不知道是一個小問題還是大悲劇 |
|
