cool44 發表于 2020-7-15 07:55
$ z# {; z, n% K5 e, w+ }我做包裝機械的。也沒做過這么寬的膜。我們常用的是5到8絲厚，800寬以內。用的是齒形刀旋轉切。膜要崩緊了 ...

7 W6 U% @/ F$ G! h* {市面上用得時橫切機，但是電機驅動蝸輪蝸桿實現刀具在滑槽內上下運動，夾膜也是用得膠輥+電機驅動
+ m8 _/ a0 f5 T5 `但。。。。。老板意思用吸盤簡單些，但其實吸盤一套下來也不便宜。。。。而且得兩組吸盤，一組送過刀面，一組拉膜
' @3 ^: _6 m8 i% j! ~( n5 V

biduren97 發表于 2020-7-13 20:08
這種大跨度的結構可以兩端用直線滑軌，頂上裝氣缸驅動嗎？

7 l2 _7 z9 p, ^' W, Z有帶導軌的氣缸
$ h. p+ Y( G& ]. a5 b

|biduren97發表于 07-14 17:09<br>親  上線沒，薄膜這塊你應該很了解吧<br>

我做包裝機械的。也沒做過這么寬的膜。我們常用的是5到8絲厚，800寬以內。用的是齒形刀旋轉切。膜要崩緊了才切得斷。是靠滾筒送膜并拉緊。你可以查一下資料，我見過的寬膜分切都是用飛刀。

cool44 發表于 2020-7-12 07:39
方案1不行。二可以，是常用的拉膜結構，用兩氣缸 。更常用的是滾筒送膜或夾膜鏈。拉膜要考慮材料彈性，要做 ...

親  上線沒，薄膜這塊你應該很了解吧

cool44 發表于 2020-7-12 07:39
方案1不行。二可以，是常用的拉膜結構，用兩氣缸 。更常用的是滾筒送膜或夾膜鏈。拉膜要考慮材料彈性，要做 ...

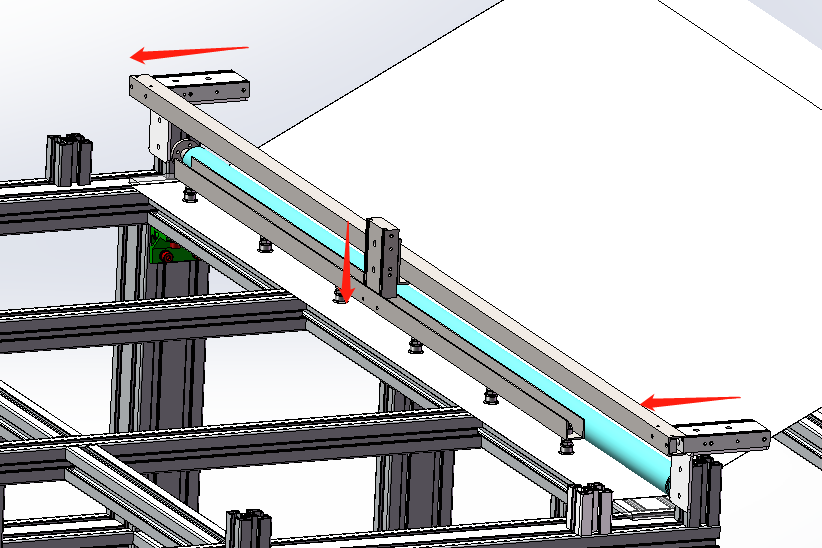

方案一的吸盤拉膜試驗下來ok的，方案二是切膜，兩邊滑槽還沒想好

譬如朝露 發表于 2020-7-12 13:00
你這里缺了些重要參數，比如膜厚，材料。方案—，在某種情況下是可以的，雖然氣缸同步精度相比其他電動的可 ...

! ]: A; U  o9 b2 D這種大跨度的結構可以兩端用直線滑軌，頂上裝氣缸驅動嗎？

cool44 發表于 2020-7-12 07:39
方案1不行。二可以，是常用的拉膜結構，用兩氣缸 。更常用的是滾筒送膜或夾膜鏈。拉膜要考慮材料彈性，要做 ...

我現在想直接兩側用滑臺氣缸，既可以驅動又帶滑軌，行程其實很小就50mm，不知道可不可行還有就是假如不用這種，按原樣式設計的話，兩端需要加工機械滑槽，不知道有沒有成品購買，或者直接裝直線導軌滑塊
% g' @, f; Q; M/ d3 p, I  t+ x) I

cool44 發表于 2020-7-12 07:39
方案1不行。二可以，是常用的拉膜結構，用兩氣缸 。更常用的是滾筒送膜或夾膜鏈。拉膜要考慮材料彈性，要做 ...

加V請教下拉膜機構的事唄，V：13771275710
  k- D2 S2 {% m3 ]% p

最上面那塊上的平板是用來固定氣缸的嗎？這么長，這么薄，中間加氣缸一頂就會變形的，建議增加剛度，把零件加厚。
