分度圓直徑需要先計算出來。

麥哥123 發表于 2020-7-9 18:40
B直接驅動齒條不就可以了嗎？干嘛要通過A驅動？過定義了，理論上就行不通，就算按參數計算剛好可以，但實際 ...

只用B驅動，行程達不到

shayuaa 發表于 2020-7-9 17:25
我覺得兩個從動輪中心距應該是齒條齒距整數倍，驅動輪齒數應該是偶數，驅動齒數根據兩個從動輪中心距加變 ...

嗯，這個我也考慮過的，但是這樣一個是空間不允許，一個是成本就大了

既然模數已經定了，就由你齒數決定，最大齒數又可以由外形尺寸來定。

B直接驅動齒條不就可以了嗎？干嘛要通過A驅動？過定義了，理論上就行不通，就算按參數計算剛好可以，但實際加工也不行

山水5990 發表于 2020-7-9 07:44

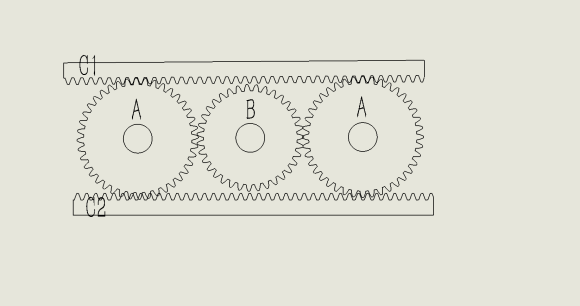

就齒輪齒條嚙合不了，我做的樣品是選用的兩模數齒輪A42齒B36齒，齒輪中心水平，AB中心距78，然后想著齒條 ...

我覺得兩個從動輪中心距應該是齒條齒距整數倍，驅動輪齒數應該是偶數，驅動齒數根據兩個從動輪中心距加變位調整，就可以了。兩個齒輪受力不會很平衡，最好去了驅動輪，兩個從動輪各用一個伺服電機驅動或許可以。

我也想知道

山水5990 發表于 2020-7-9 10:17
嗯，那么老師，像這種情況該如何去解決呢？原諒我是個小白

老師算不上，倒可以給點建議。換個方案

譬如朝露 發表于 2020-7-9 08:56
就算你中心距算得如何一致，你這種在設計上屬于過定位，當然以前很多小朋友在網上跟我爭了很久。這種結構 ...

嗯，那么老師，像這種情況該如何去解決呢？原諒我是個小白

山水5990 發表于 2020-7-8 15:57
就是樣品做出來不和想象的一樣，就想知道哪里出了問題

就算你中心距算得如何一致，你這種在設計上屬于過定位，當然以前很多小朋友在網上跟我爭了很久。這種結構在你的傳動間隙大的情況下可能能動。但在間隙小的情況下就是卡死。再小就裝不上。換句話說，就是你尺寸鏈累積公差到一頭去了，那個尺寸就不匹配了
