沒能想出更好的辦法，抱歉

旦生客66 發表于 2020-7-13 10:49
可以用OGP Smartscope去識別特征，自動輸出尺寸，或者輪廓掃描儀掃, 最簡單的辦法就是掃描出來輪廓生成圖片 ...

好的，多謝

東北制造 發表于 2020-7-13 08:44
拍照，投影，拍照片，照片轉CAD

好的，多謝

xsh9051 發表于 2020-7-10 09:55
手工測繪是個坑啊  我客戶不給數據圖紙讓我手工測繪， 什么要求都不明說，說按照測量的做就行  然后一旦設 ...

好的，多謝兄弟提醒

Cavalier_Ricky 發表于 2020-7-9 18:02
小弟的工作時常需要對來樣實物進行測繪

-- 說明需要專用設備了。

哈哈。讓兄弟見笑了

可以用OGP Smartscope去識別特征，自動輸出尺寸，或者輪廓掃描儀掃, 最簡單的辦法就是掃描出來輪廓生成圖片用Solidworks的草圖圖片導入，然后描邊

拍照，投影，拍照片，照片轉CAD

手工測繪是個坑啊  我客戶不給數據圖紙讓我手工測繪， 什么要求都不明說，說按照測量的做就行  然后一旦設備做出來，你就問題大了  這個位置測得不準確  那個位置公差做大了 什么螺栓怎么用的短一號的，另一個面平面度不對  呵呵 2k的東西測繪一天 加工2周，來回修改近一個月，來回跑客戶4-5次 有時還要提前去現場，等著反饋設備使用情況 他們上夜班用人也得跟著 我就遇到這么坑的客戶  兄弟勸你一句 手工測繪的項目不要接  出的問題都是你的  還落不到好

小弟的工作時常需要對來樣實物進行測繪

-- 說明需要專用設備了。

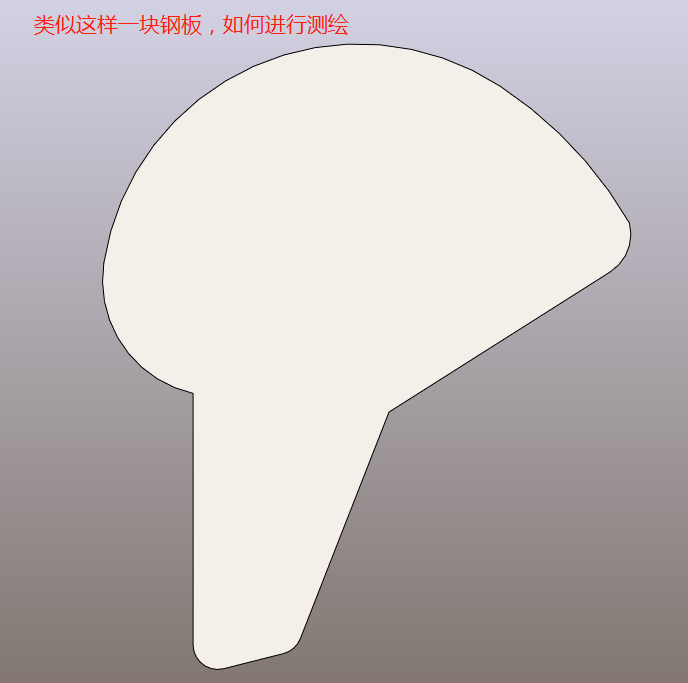

我想問下關于下面兩種圖形，在不用到專用的測量設備的前提下，純手工測繪有什么好的建議么。

-- 看來你那里的人，真的不值錢兒。或者，老板不會算成本，只知道省手里的現金。
