請教各位前輩，這個行程應該怎么算？

查看數: 2415 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-7-13 16:25

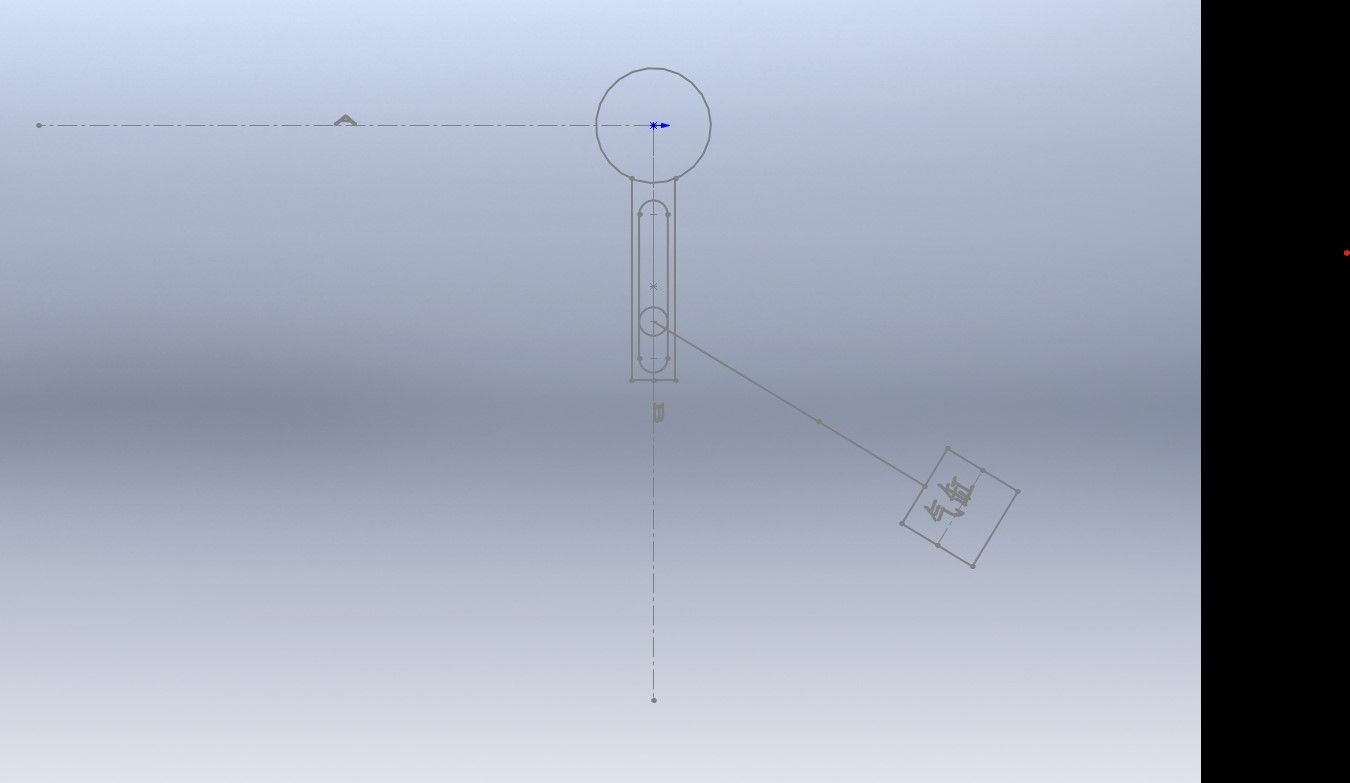

如圖所示，如果要將圓盤旋轉90°，將這個桿由B點推到A點。應該是用什么公式或者方法來計算這個行程？或者有沒有好的思路提供一下？弄了半天，腦袋都是糊的，后悔沒有好好讀書。 ...

回復

麥哥123 發表于 2020-7-14 12:10:13

氣缸兩端鉸接。行程比弦長大就可以

luv_dai 發表于 2020-7-14 10:20:57

氣缸狀態畫出兩個就看出來了

shayuaa 發表于 2020-7-13 18:22:21

本帖最后由 shayuaa 于 2020-7-13 18:32 編輯

這個機構，氣缸應該是固定的吧，這樣氣缸桿會受比較大的徑向力，建議改結構

正好有個圖希望能幫到你

811359242 發表于 2020-7-13 17:01:23

你就畫出兩種狀態就好了呀，最短和最長的位置

hawk23 發表于 2020-7-13 16:52:08

mathcad了解一下
