通風管道設計求教

查看數: 6164 | 評論數: 17 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-7-1 00:15

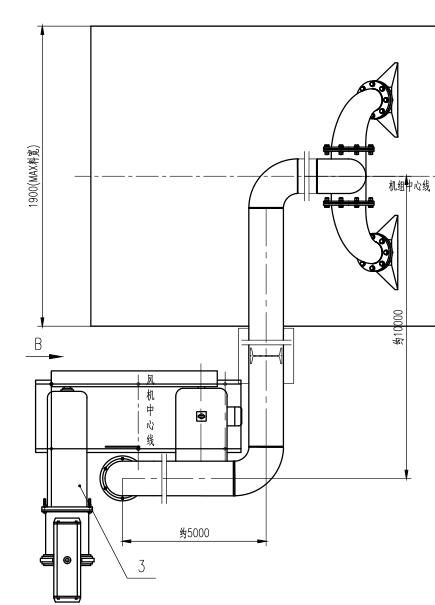

本帖最后由 dongyf19 于 2020-7-1 00:18 編輯各位大俠好，我前一段設計了一個吹掃板帶的系統，包括離心風機，管道，噴嘴。各參數如下：板帶寬1900，要求能吹掃干凈全帶寬的水；離心風機50m3/min，風壓18kpa（配 ...

回復

dongyf19 發表于 2020-7-3 07:48:08

默笑滄海發表于 2020-7-2 13:56
流量大沒用，壓力一定得高

有廠家有成功的例子

dongyf19 發表于 2020-7-3 07:47:17

sgxap666 發表于 2020-7-2 17:05
口擋著，進風量就小點了，估計把出口開大點，效果一樣

是這樣，但是只要保證能吹掃的話，關進口能節能吧

dongyf19 發表于 2020-7-3 07:46:26

702736 發表于 2020-7-2 13:42
假如噴掃效果足夠好，可以降低風量的話，可以加變頻器調速，或調進口風門來調流量

因為是定頻電機，我準備減小進口開度來調節流量，有廠家有吹掃成功的

我用的是YE2-200L1-2三相異步電機，那樣的話還要增加變頻器，我準備關小風機進口試試效果。發表于 2020-7-3 15:15

定頻電機，如y系列的異步也是都可調速的發表于 2020-7-3 08:48

sgxap666 發表于 2020-7-2 17:05:11

dongyf19 發表于 2020-7-2 13:24
我懷疑風機風量和噴嘴不匹配，風機進口用鋼板擋住一部分噪音和振動低了些

口擋著，進風量就小點了，估計把出口開大點，效果一樣

默笑滄海 發表于 2020-7-2 13:56:30

dongyf19 發表于 2020-7-2 13:25
謝謝指點，這個用的就是低壓大流量的吹掃

流量大沒用，壓力一定得高

702736 發表于 2020-7-2 13:42:52

dongyf19 發表于 2020-7-2 13:32
還沒試呢

假如噴掃效果足夠好，可以降低風量的話，可以加變頻器調速，或調進口風門來調流量

dongyf19 發表于 2020-7-2 13:32:23

702736 發表于 2020-7-1 09:18
現在的噴掃效果好嗎？

還沒試呢

dongyf19 發表于 2020-7-2 13:26:19

wugehaoniu 發表于 2020-7-1 08:15
搞個壓力或者風量調節，或在吹嘴上加減壓，不知可行？

我在入口加了擋板，噪音低了些，吹掃效果還沒有調試
