注冊機008 發表于 2020-7-5 12:08
裝配現場配裝比較好，直接加工和組合都是一個道理，在裝配的時候還是得組合的

謝謝，我就是想了解組裝的工藝過程

學習了

裝配現場配裝比較好，直接加工和組合都是一個道理，在裝配的時候還是得組合的

不再隨風！ 發表于 2020-7-1 16:55
以前做挖機好像用過，是直接買相應厚度的板來沖裁。
金屬墊片的材質:高碳鋼(1.1274C,CK101,AISI1095,SK5), ...

感謝

以前做挖機好像用過，是直接買相應厚度的板來沖裁。
金屬墊片的材質:高碳鋼(1.1274C,CK101,AISI1095,SK5),不銹鋼(1.4310C,SUS301,X12CrNi177,1.4301C,X5CrNi189,SUS304),黃銅( C27400)

精密墊片的厚度公差: 0.001-0.003（無公差）0.005(±0.001) 0.01-0.03(±0.002)
0.04-0.06(±0.003) 0.07-0.12(±0.004) 0.15-0.18(±0.005) 0.20-0.22(±0.006)
0.25-0.30(±0.007) 0.35(±0.008) 0.40-0.45(±0.009) 0.50-0.60(±0.010)
0.70(±0.012) 0.80-1.00(±0.013) 1.50-2.00(±0.025) 2.50-3.00(±0.035)

702736 發表于 2020-6-28 09:52
有裝配要求就知道工藝和精度了

是的，這個很關鍵，可惜無法索取

zhaojunxian 發表于 2020-6-29 10:14
這個可以買的 標準墊片  淘寶上有

是的，因為不了解他的裝配工藝，才有疑惑

這個可以買的 標準墊片 淘寶上有

siralop 發表于 2020-6-28 09:05

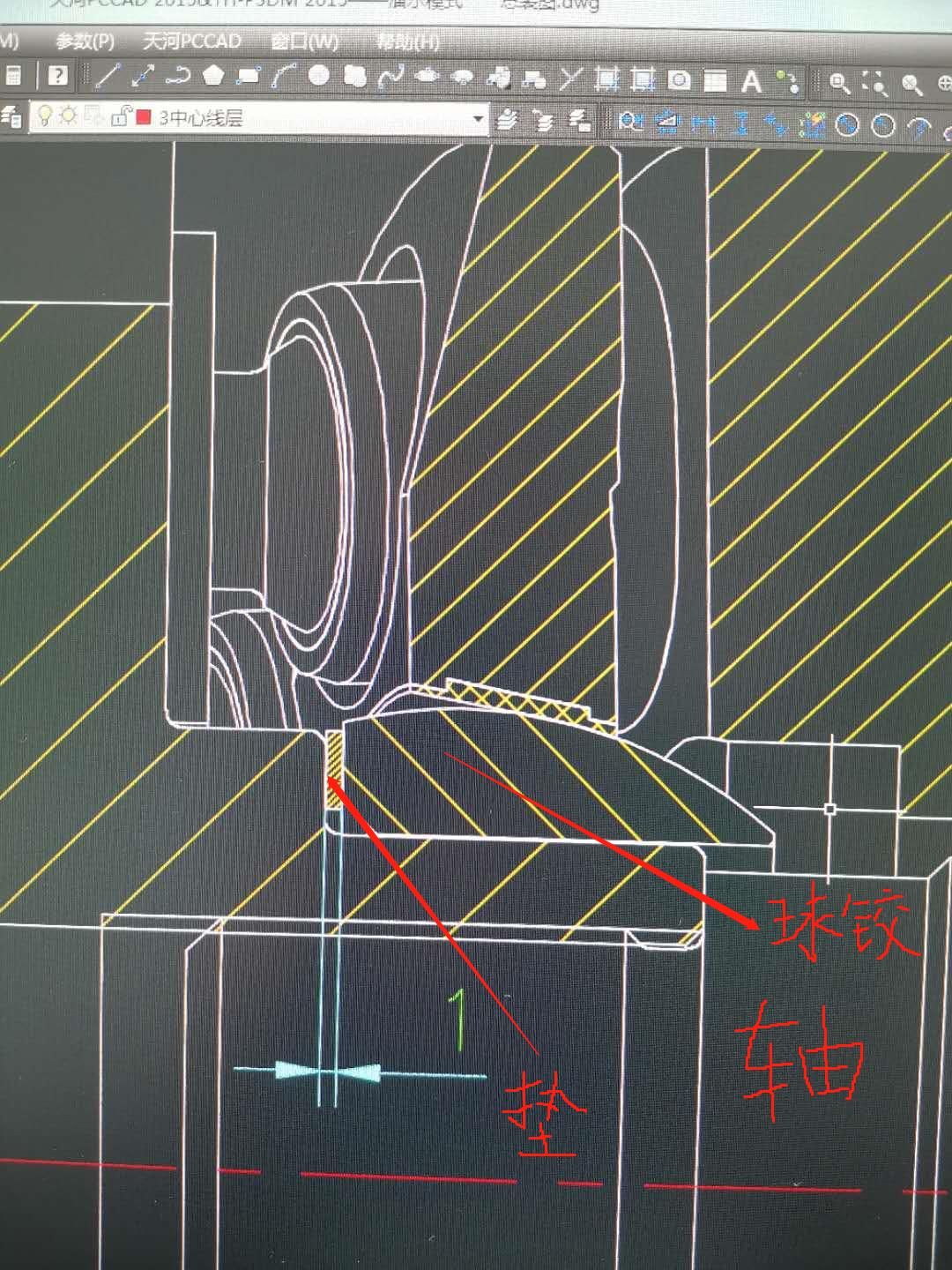

這個圖紙結構這里不需要密封，在右側有機封。

有裝配要求就知道工藝和精度了
