發布時間: 2020-6-17 16:49

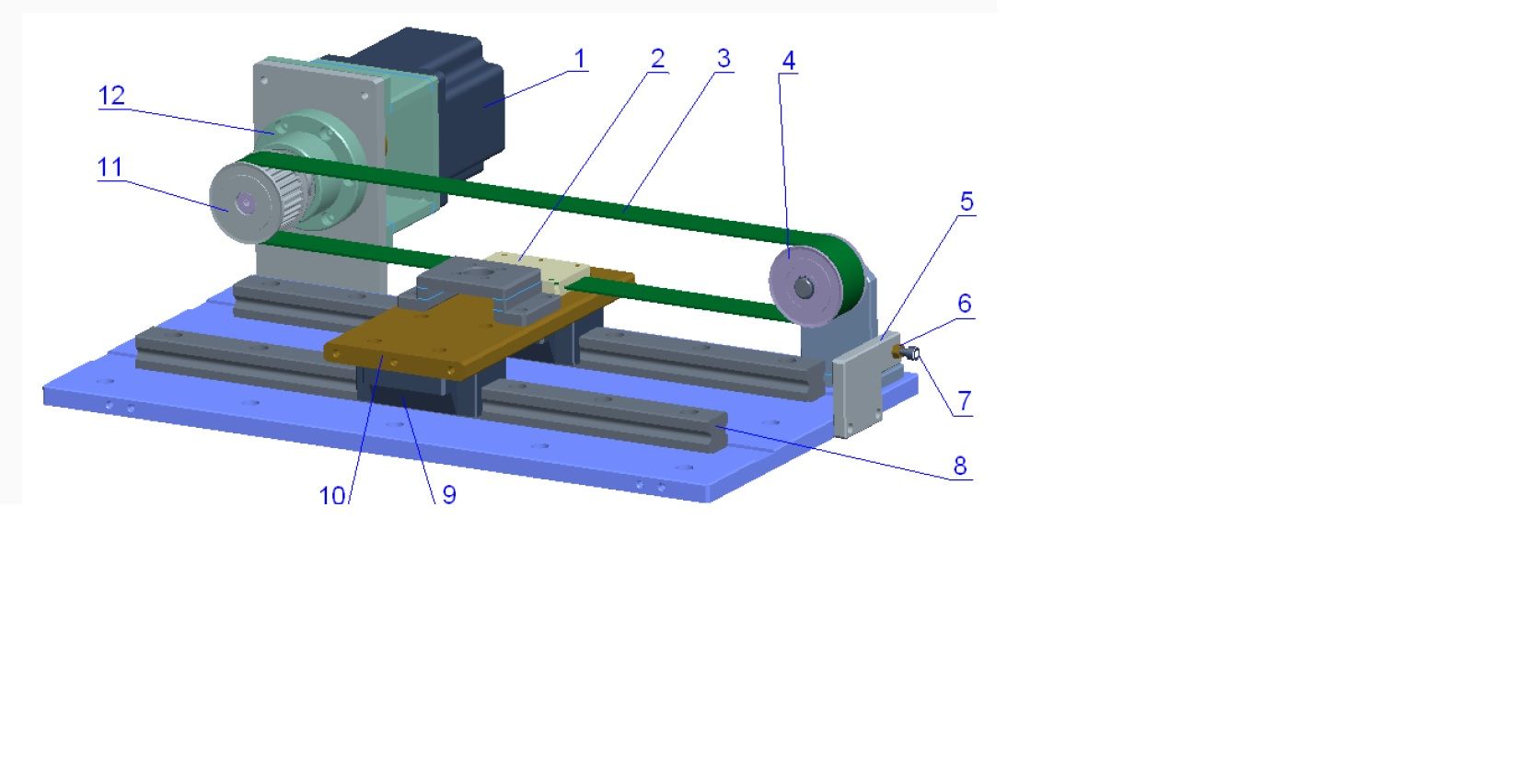

正文摘要:如下為經典的同步帶滑臺機構 滑臺行程1米,重量算2KG吧,要求滑臺1秒往返一次,加減速時間按0.1秒計算; 0.5秒走完1米,去掉加減速0.2秒,0.3秒走完1米,最大速度按3米/秒,(這么高的速度用同步帶 用這種機構是否合適 ... |
非常不錯 |
這套設備結構沒有什么問題 |
電機橫向功率好算,重力(物+工作臺+滑塊)×直線導軌摩擦系數,得到摩擦力,P=FV就得到正常功率,,再計算瞬時功率,用速度/加減速時間,得到瞬時加速度,再根據F=Ma來算下最大拉力,然后轉換成扭矩。然后除上安全系數。不知道這樣算對不對。 |
我看偏了,為什么不把電機扔下邊,同步帶也扔下邊 |
加速0.1s,減速0.1s,勻速0.3s,等于總勻速運行0.4s,速度v=2.5m/s,加速度25m/s2。質量2kg,忽略摩擦力,加速力F=50N,功率P=Fv=125w,假設電機轉速3000RPM,運動物體的等效轉動慣量J=91.2*2*2.5*2.5/3000/3000=1.27e-4 kg.m2,理論上采用西門子V90電機,200w,1FL6032-2AF,不帶抱閘,轉動慣量0.214e-4kg.m2(容許30倍慣量比)。 |
小機123 發表于 2020-6-18 13:25 不配減速機嗎 |
小機123 發表于 2020-6-18 13:25 確定加速度就那么大嗎? |
這種需要用低慣量伺服電機來做動力,否則加減速調不出來! |
你這速度一點都不快好不好,同步帶輪直徑40MM左右,轉速1440r/min就夠3m/s了,還有,不是說加減速用了多長時間就用整體時間減的,加減速過程中也是在走行程的 你這個結構需要把同步帶放到滑臺下面中心位置去驅動 這個速度真滴不快,負載也不算大,選擇電機的時候把慣量計算好就可以了,0.3G而已 |
