用電火花吧

最好不要這樣，一般的都是去圓，清根處理的。

完美風暴丶 發表于 2020-6-4 07:59

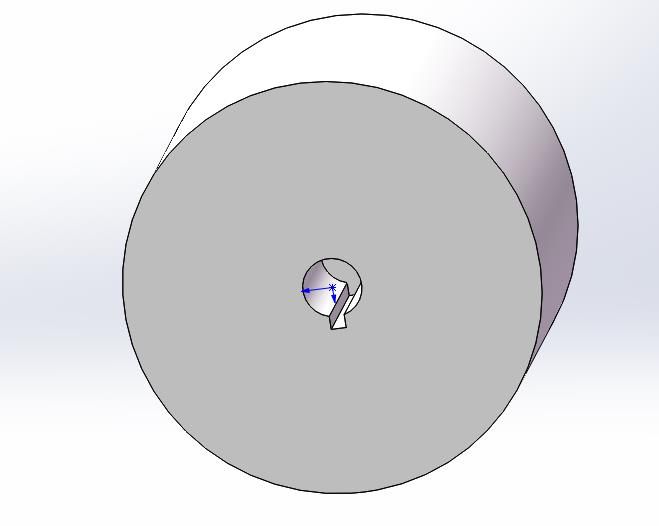

按我理解您的意思，是側面受力，我剛才可能表達的不清楚，我這側面還是平面，是銑床一刀過去的，只是會在 ...

鍵連接主要靠側面?zhèn)鬟f扭矩，不允許出現過大間隙，交變載荷會使間隙越來越大。可深度方向本身就是要求有間隙存在，只不過樓主這個是想加工時簡單些，用銑刀在端面直接開槽，圓弧角就大了，如果速度不高，用頂絲頂住，防止離心力甩出去，如果要求高，就自己做個特殊的鍵唄！看看漸開線花鍵怎么做的，只是你這個鍵非標罷了。

數量大用拉刀最好，精度高效率也高；
數量中等，銑，關鍵是控制對稱度和槽寬，至于圓弧，你銑深一點或配圓弧鍵都可以；
如數量很少，直接線割

完美風暴丶 發表于 2020-6-4 07:59
按我理解您的意思，是側面受力，我剛才可能表達的不清楚，我這側面還是平面，是銑床一刀過去的，只是會在 ...

內孔鍵槽的側面不會是平面吧？應該是圓弧面，外圓柱面的鍵槽側面才是平面。包括你說的鍵槽底面也是圓弧面，這三個面都是包著銑刀的。

電火花不行嗎？

先在加工位置底部端角打兩個小孔避讓，銑出來后成為帶退刀槽的鍵槽就可以了

流著淚的你的臉 發表于 2020-6-4 10:32
個人愚見，其實還是取決于你的使用環境，要求不高，為啥不行呢。校核工作還是要你自己做

嗯，好的，要求確實不高，謝謝

wdennisw 發表于 2020-6-4 09:52
如果不要求太大強度 ，圓角的地方用鉆頭鉆掉就可以。

好的，謝謝
