發布時間: 2020-6-3 21:00

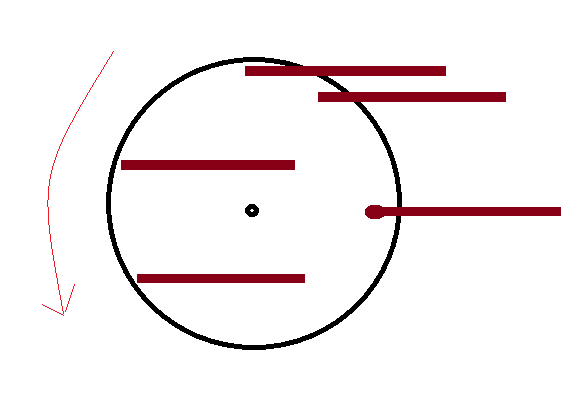

正文摘要:元件1是一個繞一點做旋轉運動的元件，元件2是和元件1連接在一起的類似于直桿的元件，有沒有什么結構或者連接方式，在元件1轉動過程中能讓元件2保持方向不變呢？ 類似于圖中的結構，這里元件1為一個轉盤繞中心轉動， ... |
| 把被動的零件上面加一個硬方向的導向，使其保持一個方向不變動。 |
|
轉盤旋轉中心一個同步輪，直桿下面一個同步輪，同步帶連接。 |
|
這個圖看起來費解，都不知道轉盤是水平還是垂直安裝，描述也是匪夷所思。 摩天輪見過吧！是想要類似的機構？ |
本帖最后由 譬如朝露 于 2020-6-4 08:08 編輯
|
| 元件1轉動，元件2和元件使用鏈接結構就可以實現。 |
| 自轉-公轉，圓心和桿下面各一個同步帶輪，同步帶連起來。 |
