鋼絲切刀機構請教

查看數: 4835 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

翱翔天際

發布時間: 2020-5-23 10:28

正文摘要:

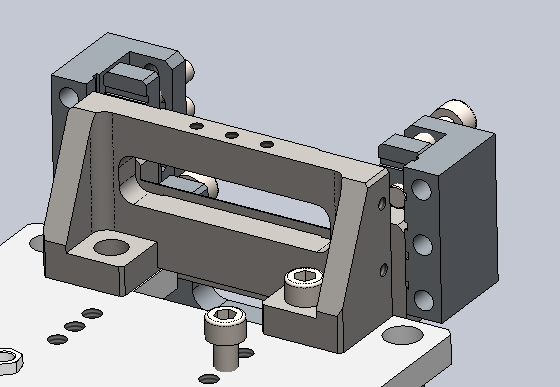

大俠們，現在有一個小機構，是用來切斷鐵絲，鐵絲軟的，是兩根小鐵絲絞錯在一起合成一根，總直徑約1.5mm，表面還有一些類似蛇皮袋的米粒大小的塑料片一起絞在一起的，來料一長條是3米長，要切成100MM每一根，現在用 ...

回復

mumu312 發表于 2020-6-15 14:21:35

mumu312 發表于 2020-6-11 14:55
間隙小點，速度快點，刃口鋒利點。。。當時我們車間，32的氣缸切手指就很猛，切了好幾個人

沒有，不是我負責的設備

時間覆水 發表于 2020-6-11 16:35:23

刀座上可以考慮固定一把切刀，剪切時使刀刃對刀刃，這樣剪切效果會好一些，之前做過剪注塑澆口殘留的，就是這樣做的

點評

翱翔天際

現在也是刀刃對刀刃啊發表于 2020-6-13 16:02

mumu312 發表于 2020-6-11 14:55:43

間隙小點，速度快點，刃口鋒利點。。。當時我們車間，32的氣缸切手指就很猛，切了好幾個人

點評

凌亂von

這好幾個人有沒有你發表于 2020-6-11 16:57

互通有無 發表于 2020-6-11 08:43:23

你是做什么的，了解鋼絲捆扎嗎

gxs20601 發表于 2020-5-27 08:26:15

正常這種結構應該是“剪”，類似剪刀。
所謂切割，就是刀刃平下，切的下邊最好是軟性材質，不適合鋼絲之類。
建議你把刀刃斜著裝。上下刃口錯開，實現“剪”，應該有很大改善。

點評

翱翔天際

有道理發表于 2020-5-27 12:19

migolar 發表于 2020-5-26 19:32:29

1，鋼絲繩拉直 2.切刀改成斜切，不要平的上來，有個角度。

點評

翱翔天際

鋼絲繩是拉直的，之前是平切的，斜切應該會好點發表于 2020-5-26 20:15

遠祥 發表于 2020-5-24 16:09:48

這工況完全就是一沖壓模具，樓主在設計時需要著重考慮模具刀口設計的合理性。
沖壓模具間隙，要根據板材的厚度，材料的型號等來確定。大部分鐵板材料T=0.5mm-3mm都采用16%來計算，意思就是板材的厚度16%,這個很通用。
沖裁間隙一般采用切紙試沖和厚薄規測量的方法，或者看產品的光亮帶跟毛邊，折彎一般塞墊片或厚薄規。
