1.在鏈輪凸臺外圓三等份裝“內六角尖端止定螺釘”。
2.在鏈輪端面裝固定環（某寶上有賣，是標準件）
3.鏈輪內孔設計錐孔，裝錐套（要看看鏈輪的尺寸是否可以設計）。
4.鏈輪凸臺部分設計成“固定環”試樣（就是圖部分剖開，用螺釘擰緊凸臺）。

12345xxhh 發表于 2020-5-22 14:38
打頂緊螺釘可以嗎

因?yàn)橛墟I連接了，而且主要承受周向運動帶來的載荷，軸向并沒有太大的載荷，合適的緊定螺釘（型號和數量和分布）是可以的保證軸向的定位

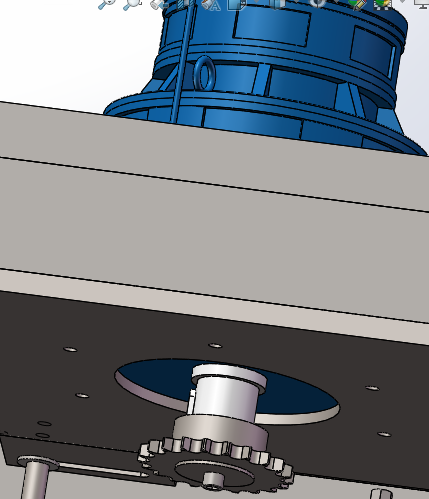

有鍵槽了，但是電機是立式的，我怕鏈輪時間長了會往上走

加個固定環做擋圈可以不？

awolfbee 發表于 2020-5-23 08:55
軸束啊…………so easy

第一次看到這個名詞，軸約束？

沒有傘的孩子必須努力奔跑！

方法很多，緊定螺絲的方法可以，或者感覺不牢靠，就把螺紋打到軸上面，一起鎖起來。

如果距離短，我一般加軸套，太長了，就頂絲。

軸束啊…………so easy

鏈輪加頂絲就行了

12345xxhh 發表于 2020-5-22 14:38
打頂緊螺釘可以嗎

加隔套是最簡單最有效的方式，頂絲的話時間長了容易松動
