左上角0.29°

遠祥 發表于 2020-5-20 18:14
應該是錐度配合，這樣才能減少出現運轉過程中的松動。

要是整軸錐度配合，旋轉過程中那不越轉越松了嘛。。。。。。

應該是錐度配合，這樣才能減少出現運轉過程中的松動。

鐵芯沖片是沖壓疊壓的，不太可能是有錐度的。軸導入鐵芯部分可能有錐度，方便導入，配合部位沒有錐度。
。

未來第一站 發表于 2020-5-19 22:10
不會差這么多應該是有錐度。

測量數據看肯定是有錐度，我想知道電機軸是不是容許就錐度，錐度結構的作用的是什么，有什么依據參考沒

展翅飛翔2018 發表于 2020-5-20 11:29

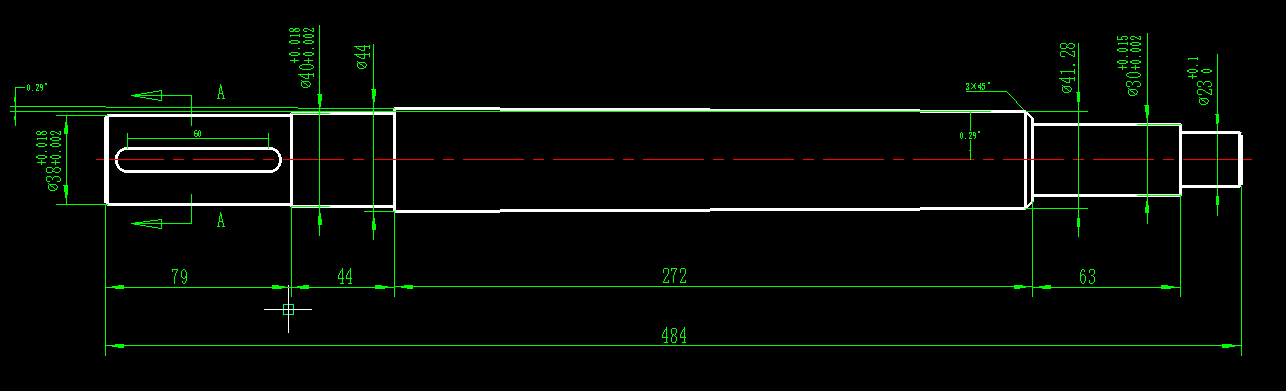

這個是直接測繪的，直接帶著鐵芯測量的，鐵芯卸不下來，所以就測了一下軸的兩頭尺寸

既然沒壓出來，你可能量到的是軸肩尺寸，一般大頭是有一個軸肩的，高度只有2毫米左右

曉昀 發表于 2020-5-19 20:19
這個軸是別人畫的圖嗎？找找裝配圖看看。弄清楚到底是錐度導致的還是CAD圖測量問題？

這個是直接測繪的，直接帶著鐵芯測量的，鐵芯卸不下來，所以就測了一下軸的兩頭尺寸

不會差這么多應該是有錐度。

這個軸是別人畫的圖嗎？找找裝配圖看看。弄清楚到底是錐度導致的還是CAD圖測量問題？
