蝸輪蝸桿裝配

查看數: 15265 | 評論數: 48 | 收藏 4
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2020-5-12 22:33

正文摘要:

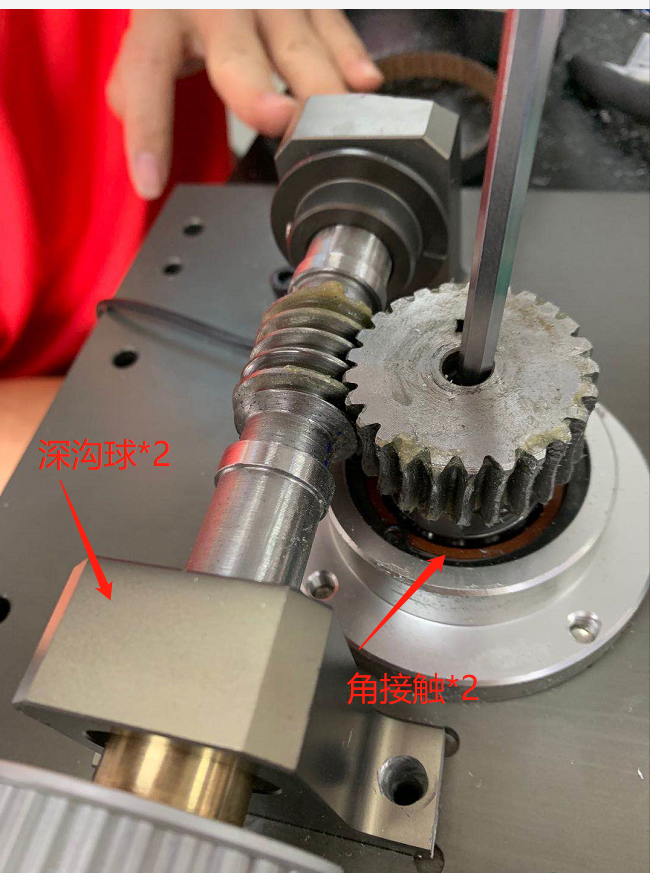

求助一下,沒有搞過蝸輪蝸桿,現在就是渦輪這根軸會晃動,晃動很輕微但是傳遞出來就很明顯了,里面我是加了2個角接觸,中間用內外隔圈隔開,是軸承選用的不對嗎?一般這種結構怎么調整它的背隙會小精度高呢!! ...

回復

yjd1116 發表于 2020-6-8 11:18:39
Encore安可 發表于 2020-5-13 08:38
您好,因?yàn)橛械恼f角接觸也OK,我換一下試試,后續結果回復您。

蝸桿軸一端用一對角接觸,另一端可用深溝球軸承。

譚HZ 發表于 2020-5-27 17:39:48
軸承選用是不是剛好選反了呢
jty_glj 發表于 2020-5-19 14:55:38
渦輪軸 軸承選擇不對,角接觸軸承導致軸擺動。
另外,蝸桿軸承座要盡量矮,這樣會提高渦輪軸的剛度。
紫軒G~7T~ 發表于 2020-5-19 09:25:57
1.外隔套不要;2.孔用擋圈有間隙,換成端蓋;3.鎖緊螺母最好別直接抵軸承,建議加個套子
機械設計逍遙 發表于 2020-5-19 08:46:50
Encore安可 發表于 2020-5-13 08:35
您好,以上為剖面圖,角接觸安裝方式為背對背,圖中沒裝配好的,就是意思是角接觸是可以的是嗎,就是加工 ...

隔套有問題吧
鋼鐵機械 發表于 2020-5-17 22:15:25
看是否可把上軸承翻轉裝配,拿掉內間隔套通過鎖緊螺母調整軸承間隙
2482709ccff6352 發表于 2020-5-16 20:47:27
蝸輪側上端用圓柱滾子軸承,下端用向心球軸承。
mumu312 發表于 2020-5-16 11:35:23
風刃 發表于 2020-5-13 08:04
看圖分析,蝸輪應該是懸臂軸安裝,蝸輪晃動首先認為這軸剛性不足,該軸內部結構如何?軸承隔圈隔開確實應該 ...

估計游隙沒考慮
冰小帥 發表于 2020-5-15 13:48:20
樓主 角接觸軸承有拆裝問題 你這里是怎么解決的啊 可以分享下嗎
