機械設計手冊就有呀

風刃 發表于 2020-5-12 20:13
可以游動，圓柱滾子軸承一個圈是沒擋邊的，滾子可以軸向動，不能受軸向力。
我這里借用過一套光洋的軸結構 ...

機械設計手冊就有呀

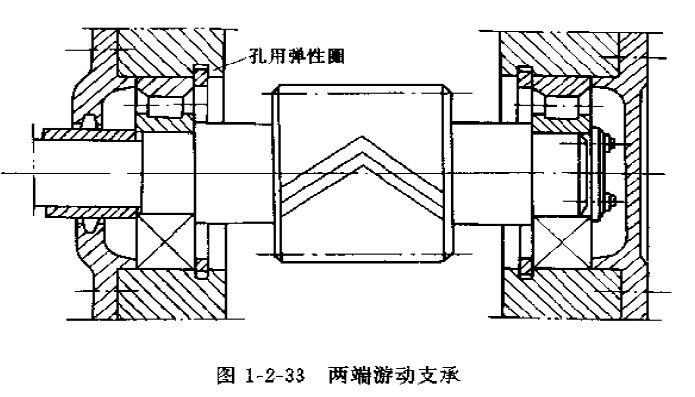

這種圓柱滾子軸承應該是N型、外圈無擋邊圓柱滾子軸承。

圓柱滾子軸承內外圈可以有較大的軸向位移，能夠補償運轉過程中因軸系溫升帶來的長度或伸長的變化。

人字齒，軸向由另一個齒輪嚙合定位。
曾經吃過這種軸承的虧，不能有外部軸向力施加在上面。

查下人字齒用法

未來第一站 發表于 2020-5-12 20:40
因為是人字齒，所以需要^_^

說到點子上了

因為是人字齒，所以需要^_^

可以游動，圓柱滾子軸承一個圈是沒擋邊的，滾子可以軸向動，不能受軸向力。
我這里借用過一套光洋的軸結構，一側是雙列短圓柱，一側是角接觸，可能沒掌握關鍵，開始老是跑尺寸，分析了才發現沒鎖緊，加了點東西。
你這個圖哪找的呢，有介紹這種結構？
