大白小白 發表于 2020-5-5 16:51
葫蘆孔？

有可能，也不一定，只要兩端加緊摩擦力應該也夠固定了

國產零零發 發表于 2020-5-5 13:46

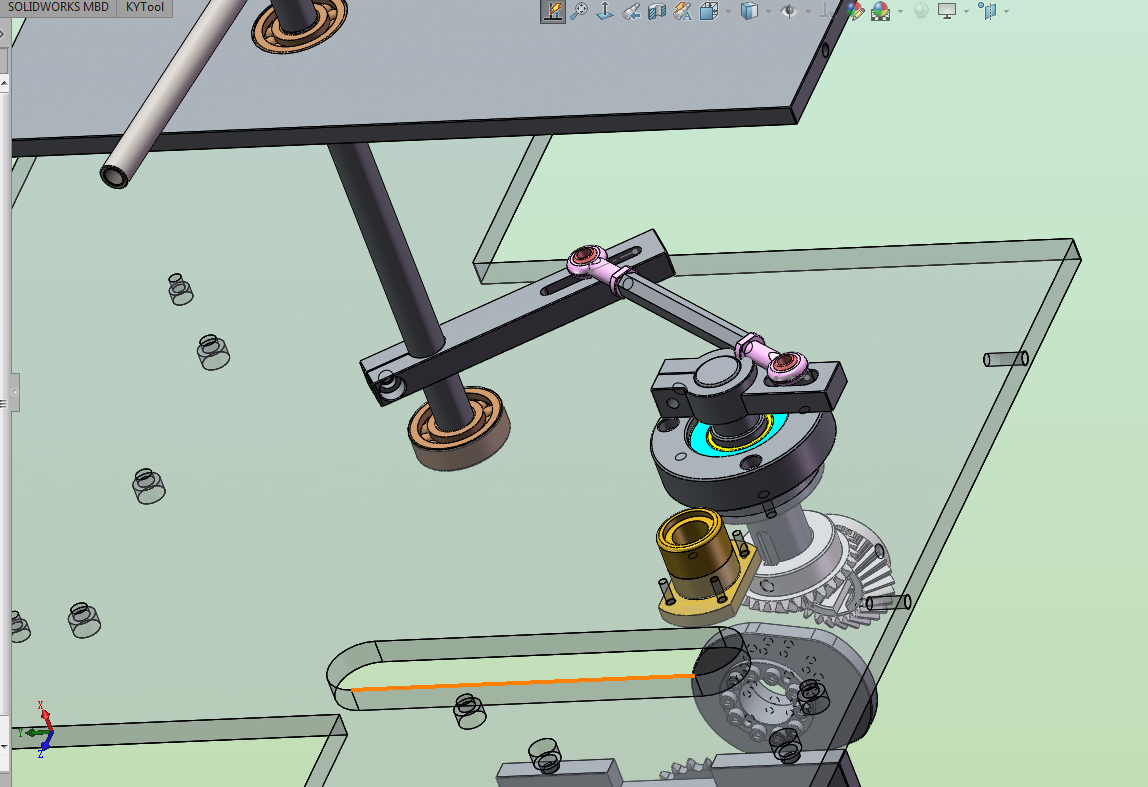

實際東西是這樣的

這是個啥東東，蜜汁視角，啥也瞅不清

yzugwh 發表于 2020-5-5 13:54
你這個看起來應該就是我說的調節槽，調節好鉸軸在槽中的位置后，應該是通過螺栓拉緊讓兩者固定起來，工作 ...

葫蘆孔？

這種不能使用固定自由度的裝配，建議再增加輔助裝配的零件，再用接觸或距離等命令。

yzugwh 發表于 2020-5-5 13:54
你這個看起來應該就是我說的調節槽，調節好鉸軸在槽中的位置后，應該是通過螺栓拉緊讓兩者固定起來，工作 ...

正解！

國產零零發 發表于 2020-5-5 13:46
實際東西是這樣的

你這個看起來應該就是我說的調節槽，調節好鉸軸在槽中的位置后，應該是通過螺栓拉緊讓兩者固定起來，工作過程中不會發生相對滑移。這就是典型的四連桿機構，你做運動仿真的時候不要畫成槽，直接簡化成孔就可以了。

2個槽口為什么要這樣設計，可以通過凸輪配合試試

國產零零發 發表于 2020-5-5 11:30
可是實際運用當中是這樣子的啊

那么你看下那兩個像滑槽的特征是不是只是調節槽，但是實際用的時候還是要把兩者固定的，也就是說事實上是兩個鉸軸，這樣是典型的四連桿機構。如果是滑槽，你想像一下就知道，轉動右邊那個軸根本不可能驅動左邊的軸，因為自己會滑掉。
