齒輪齒條

A這邊的移動用曲柄連桿機構應該可以實現

遠祥 發表于 2020-4-21 22:17
鉸鏈聯接也是可以實現這個動作的。

lz的要求，平動和轉動是線性關系。

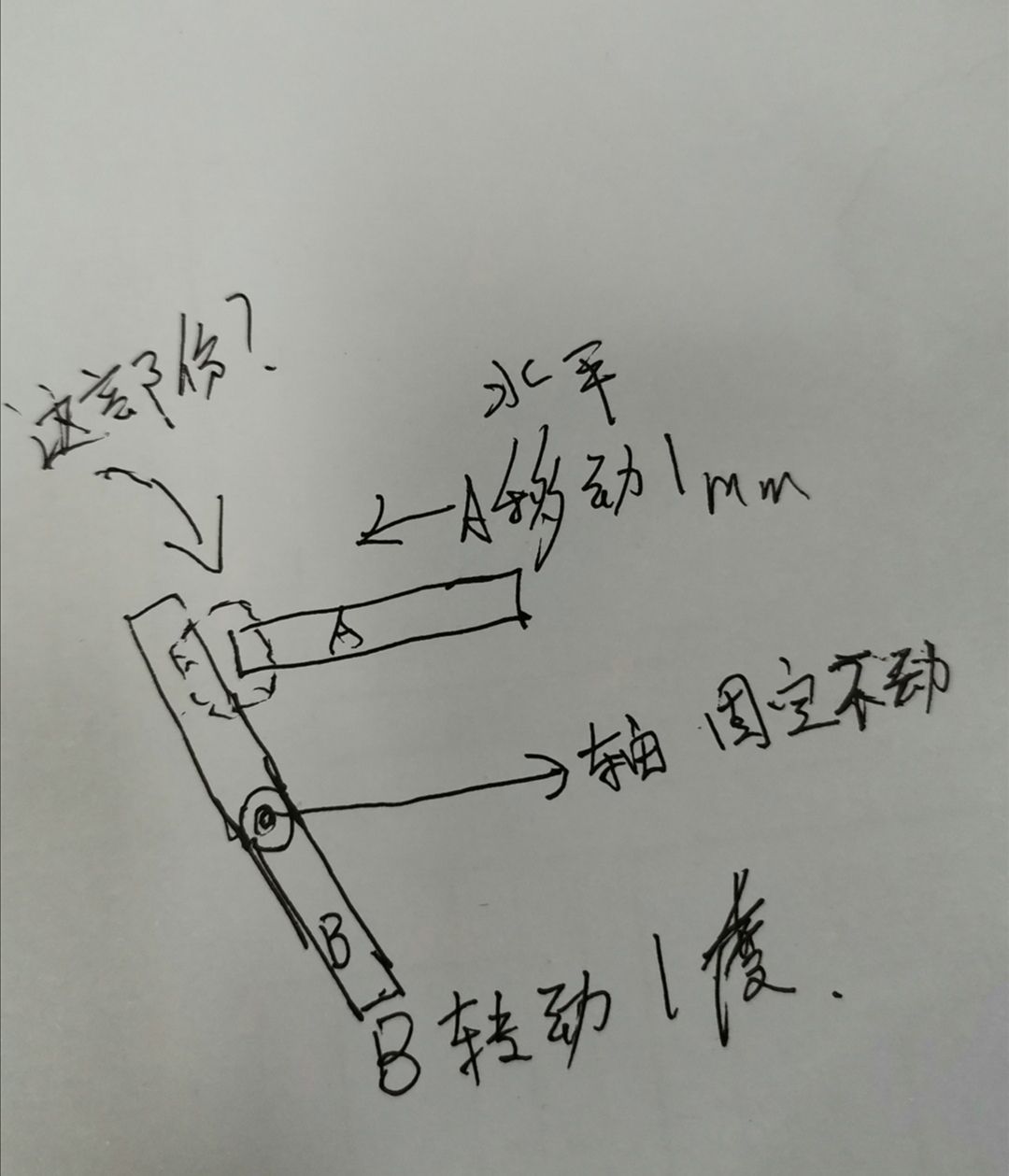

A每移動1cm，B旋轉1°？

圖片是1mm？

lz確定是mm還是cm？

鉸鏈聯接也是可以實現這個動作的。

齒輪齒條

齒輪齒條

齒輪齒條。

從A與轉動桿垂直開始：
A移動的距離S=R*sin(90+r)
這個關系明顯不是簡單地線性關系，為了保證每次旋轉1度，那么A移動的距離應該是變化的。
