把這種架子改成全自動的可行不

查看數: 8591 | 評論數: 20 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-4-20 17:27

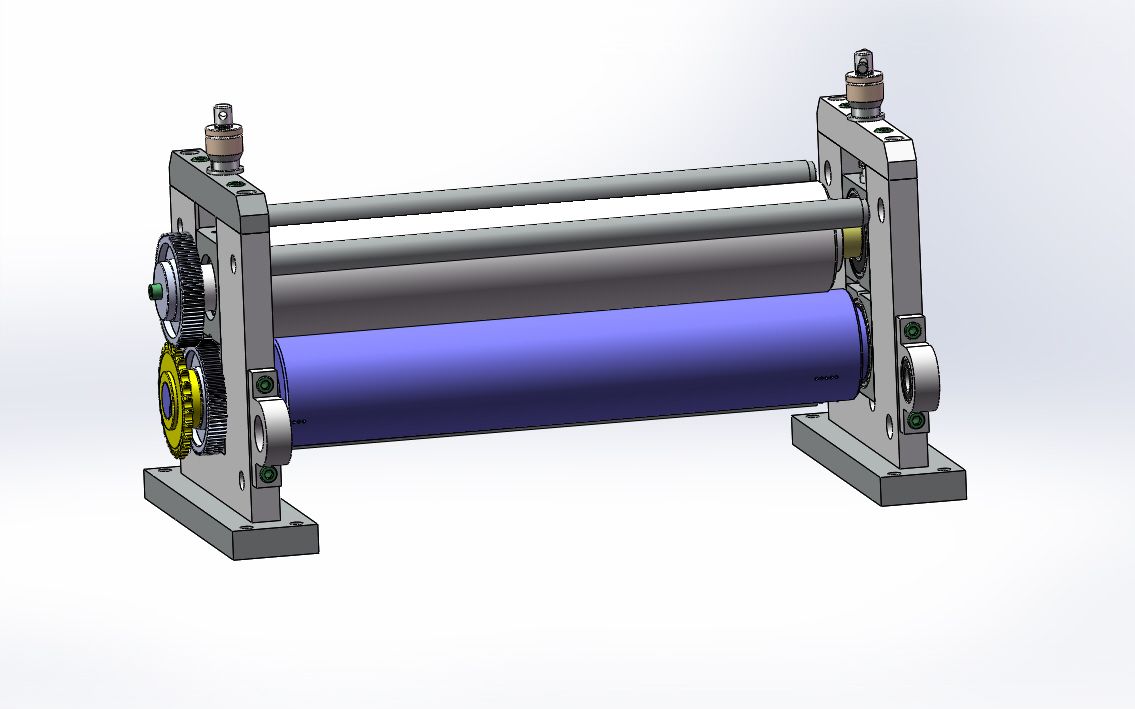

如圖是一個壓紙的小設備，輥面長700，直徑150左右，鏈輪是掛到流水線上保證轉速同步的（轉速最快不超過1000），架子上方是個手工施加壓力的調整扳手。上下輥都有紋路，每次生產必須手動把花紋對上，目前的做法是 ...

回復

liuzheng8 發表于 2020-5-1 22:36:30

花頓飯錢的事

翔夢隨風 發表于 2020-4-25 19:36:05

l7612175 發表于 2020-4-25 11:47:55

|十三哥發表于 04-21 10:17上下輥都加同樣大小的同步輪，用同步帶保持2者轉得一致。至于上輥打上去清洗的時候，可以加一個張緊輥來保持同步帶處于張緊狀態。讓2個輥子同步轉動。張緊輥可以用一個氣缸來使同步帶一致處于張緊狀態。

謝謝大俠，目前你說的這個方法最符合。^_^

hito2017 發表于 2020-4-25 10:46:08

口罩機

Encore安可 發表于 2020-4-24 08:32:19

個人想法：步進即可，怕與總動力速度偏差可以加旋轉編碼器反饋自動調速，上下分離可以先回原點后用定位銷頂起軸，保證上升下降基本不會旋轉；

614866519 發表于 2020-4-23 14:23:09

好像是同行呀，自動對紋路用伺服電機設置原點，一個壓輥帶分度盤檢測原點。沒必要加自動加壓，能保證2兩側壓輥壓力相等就可以了。

蘇州裝配工 發表于 2020-4-22 21:30:16

對正就是安裝的時候防呆，比如汽車正時齒輪齒上有標記這個同理啊，加壓還要做自動化么，意義不大，

Cavalier_Ricky 發表于 2020-4-22 18:42:39

你這成本預算，，，真可愛。。。

Z9975108 發表于 2020-4-22 11:16:24

上棍同時用同步帶與后面的流水線、下棍相連
