曉昀 發表于 2020-4-17 07:20
這個滾筒旋轉只是攪水嗎？還有沒有別的負載？滾筒轉速多少？

說下思路:把滾筒旋轉時克服負載扭矩計算 ...

我的畢設是自動拖把清洗機，理想轉速是10r/min左右，因為我設計了一個夾緊機構把拖把夾在空中，用這個輥筒在水中旋轉清洗拖把時拖把的重量并不會壓在輥筒上面，只是那一排排的細長圓柱會在水中旋轉地穿過拖把頭部的那些棉條棉布

樓主你可以參考毛刷機結構，用鏈條帶動，市面上已經很多了

機械丶萌新 發表于 2020-4-16 22:52
這個工作機構的運動簡圖是這樣的，另一張是這個工作件的二維圖，我自己設定的尺寸是總長570mm，質量46kg ...

這個滾筒旋轉只是攪水嗎？還有沒有別的負載？滾筒轉速多少？

說下思路:把滾筒旋轉時克服負載扭矩計算出來，設計的滾筒轉速已知，利用T=9550*P/n公式計算，P是功率，單位是千瓦，n是轉速，單位是轉每分鐘。

遠祥 發表于 2020-4-16 22:42
有沒有機構簡圖，不行自己畫一個出來。

運動簡圖已回復另一位，我現在對畢設的各種參數計算怎么一點都不懂咋辦

有沒有機構簡圖，不行自己畫一個出來。

把這個題目的傳動簡圖發上來，并標注部件名稱和已知參數。

圖農SWS 發表于 2020-4-16 16:20
https://wenku.baidu.com/view/1dad3b9864ce0508763231126edb6f1afe007152.html   這個是伺服電機的選型
h ...

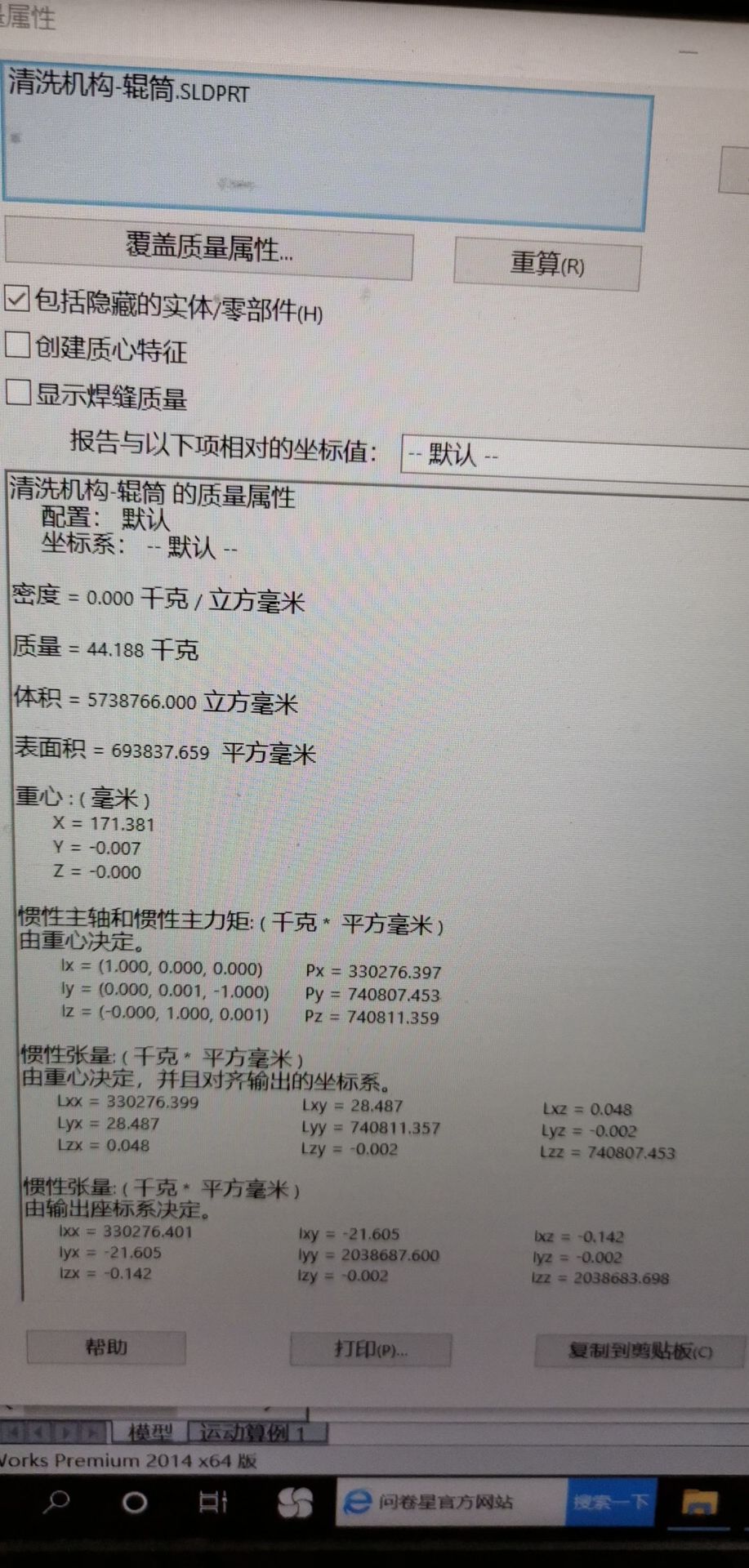

我想要電機不用減速器和連軸器直接用直齒輪水平傳動帶動這個圓柱形輥筒在水中以10r/min的速度轉動可行嗎？因為這個模型添加材質了之后質量達到了46千克左右，如果選伺服電機的話能帶的動嗎

https://wenku.baidu.com/view/1da ... db6f1afe007152.html   這個是伺服電機的選型
https://wenku.baidu.com/view/fc9c7ef9700abb68a982fba1.html  這個是步進電機的選型

同時還要考慮電機輸出方式，直接輸出或是帶減速機輸出的計算是不一樣的 你這數據太籠統，用齒輪帶，齒輪還有斜齒輪、直齒輪，建議多查電機傳動的資料
